SF-2S Lead-free Lubricated Bearing for Printing and Dyeing Machines

SF-2S oil-free lubricating bearing is an improved product of SF-2, with steel back matrix, sintered spherical tin bronze powder in the middle, and rolled surface with acetal resin and polymer material containing oleophilic fiber and special lubricant. The same product abroad is DS bearing, which is suitable for dry friction and less oil lubrication under normal temperature conditions. It has the advantages of low friction coefficient, good wear resistance and oil-free lubrication. At present, the product has been used in swinging motion, easy wear and corrosion, such as winders, bulldozers, printing and dyeing machines, coal mining machines, cranes, overhead cranes and other occasions.

Ottieni un preventivo

PREV：FB092 Bronze Punch Bearing For Medium-Load And Low-Speed Occasions NEXT：SF-2Y Boundary Lubricated Lead-free Bearing

introduzione al prodotto
Parametro
descrizione del materiale
Contattaci

caratteristiche del prodotto

1 Può funzionare a lungo in condizioni prive di olio.

2 Più adatto per condizioni di lavoro a bassa velocità e carichi pesanti, con buona resistenza all'usura e attrito estremamente basso.

3 Adatto per situazioni in cui è difficile che si formi un film d'olio, come ad esempio nei sistemi alternativi, rotanti e movimenti intermittenti.

4 Resistente alla corrosione e all'ossidazione.

5 Esente da manutenzione e lunga durata.

Perché scegliere i cuscinetti senza olio

Ridurre i costi di produzione

Non è necessario alcun dispositivo di alimentazione dell'olio, foro di iniezione dell'olio o olio lavorazione della scanalatura, che può ridurre notevolmente i costi di produzione.

Ridurre i costi operativi

Riduce notevolmente l'utilizzo di olio lubrificante, riduce la manutenzione delle apparecchiature, ed evita i pericoli nascosti causati da un'insufficiente fornitura di petrolio, riducendo efficacemente costi operativi.

Riduci i tempi di progettazione

Il design oil-free semplifica la struttura del prodotto e fa risparmiare efficacemente tempo di progettazione. Siamo professionali Fornitori ODM di SF-2S Lead-free Lubricated Bearing for Printing and Dyeing Machines

Favorevole alla protezione dell'ambiente

Non è necessario il riciclaggio degli oli usati, il che è vantaggioso anche per la protezione dell'ambiente.

Campi di applicazione

Alta temperatura

·Fabbrica di acciaio

·Forno fusorio

·Attrezzature per l'asciugatura

·Forno

·Regolatore di calore

Impermeabile

·Porta della diga

·Pompa dell'acqua

·Struttura dell'interruttore del fluido

·Strutture offshore

·Attrezzature per banchine e macchine per il limo

Industria chimica

·Fabbrica chimica

·Attrezzature galvaniche

·Attrezzature per il trattamento delle acque reflue

·Macchine per tintura

·Attrezzature per la raffinazione del petrolio e dei prodotti chimici

Energia

·Energia eolica

·Nuova energia

Nave

·Gru a ponte

·Ancora

·Coperchio del portello

·Braccio del timone

·Macchine di sollevamento e attrezzature per anelli di sollevamento

Produzione automobilistica

·Stampo per stampaggio

·Struttura di saldatura

·Linea di verniciatura e asciugatura

·Nastro trasportatore in metallo

·Macchine utensili

Industria pesante

·Macchine per la produzione di tubi in acciaio

·Pneumatici e cartiere

·Centrale elettrica

·Novità di collegamento delle macchine per iniezione stampi

Edilizia, estrazione mineraria, caricamento

·Miscelatori, trituratori, polverizzatori

·Macchine da cantiere

·Attrezzature minerarie

·Cuscinetti di biella

Ponti e binari di sollevamento

·Appoggi del ponte

·Travi, ponti, ponti sospesi

·Reattori legati all'energia nucleare

·Generatore di vapore

Technical Parameters

●Maximum bearing pressure: 70N/mm2
●Applicable temperature range: -40~+130℃
●Maximum sliding speed: 5m/s
●Friction coefficient: 0.04~0.20
●Maximum allowable PV value (dry): 3.2N/mm2 .m/s
●Maximum allowable PV value (oil): 25N/mm2 .m/s

Application Features

●Good load-bearing and wear-resistant performance.
●Suitable for rotating motion and swinging motion under high load and low speed, and occasions where frequent opening and closing under load make it difficult to form fluid dynamic lubrication.
●Under boundary lubrication conditions, it can be maintained without oiling for a long time, and oiling in the overlayer can make the bearing service life longer.
●The surface plastic layer can leave a certain margin during processing and molding, and can be processed by itself after assembly and pressing into the seat hole to achieve better assembly size.
●The product is mainly used in automobile chassis, metallurgical machinery, mining machinery, water conservancy machinery, construction machinery, agricultural machinery, rolling equipment, etc.
●Because it does not contain lead, it can be widely used in lead-free fields.

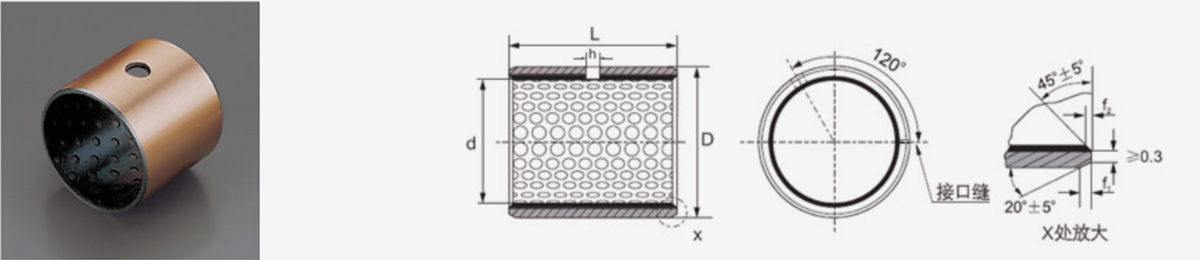

SF-2 Boundary Lubricated Bearing-Standard Size

Unit: mm

d	D	Shaft Diameter	Housing Hole H7	Thickness		Oil hole h	f 1	f 2	L 0 -0.40
d	D	Shaft Diameter	Housing Hole H7	Min.	Max.	Oil hole h	f 1	f 2	10	15	20	25	30	35	40	45	50	60
10	12	10 -0.022	12 +0.018	0.955	0.98	4	0.6	0.3	1010	1015	1020
12	14	12 -0.027	14 +0.018						1210	1215	1220
14	16	14 -0.027	16 +0.018							1415	1420
15	17	15 -0.027	17 +0.018							1515	1520	1525
16	18	16 -0.027	18 +0.018							1615	1620	1625
18	20	18 -0.027	20 +0.021							1815	1820	1825
20	23	20 -0.033	23 +0.021	1.445	1.475		0.6	0.4		2015	2020	2025	2030
22	25	22 -0.033	25 +0.021							2215		2225
25	28	25 -0.033	28 +0.021			6				2515	2520	2525	2530
28	32	28 -0.033	32 +0.025	1.935	1.97		1.2	0.4			2820		2830
30	34	30 -0.033	34 +0.025								3020	3025	3030	3035	3040
35	39	35 -0.039	39 +0.025								3520		3530	3535	3540
40	44	40 -0.039	44 +0.025			8					4020		4030	4035	4040		4050
45	50	45 -0.039	50 +0.025	2.415	2.46		1.8	0.6			4520		4530		4540	4545	4550
50	55	50 -0.039	55 +0.030										5030		5040		5050	5060
55	60	55 -0.046	60 +0.030										5530		5540		5550	5560
60	65	60 -0.046	65 +0.030										6030		6040		6050	6060

Unit: mm

d	D	Shaft Diameter	Housing Hole H7	Thickness		Oil hole h	f 1	f 2	L 0 -0.40
d	D	Shaft Diameter	Housing Hole H7	Min.	Max.	Oil hole h	f 1	f 2	40	50	60	80	90	95	100	110	120
65	70	65 -0.046	70 +0.030	2.415	2.46	8	1.8	0.6	6540		6560
70	75	70 -0.046	75 +0.030						7040	7050		7080
75	80	75 -0.046	80 +0.030						7540		7560	7580
80	85	80 -0.046	85 +0.035	2.385	2.45	9.5	1.8	1.8	8040		8060	8080
85	90	85 -0.054	90 +0.035						8540		8560	8580
90	95	90 -0.054	95 +0.035						9040		9060	9080	9090
100	105	100 -0.054	105 +0.035							10050		10080		10095
105	110	105 -0.054	110 +0.035								10560	10580		10595		105110
110	115	110 -0.054	115 +0.035								11060	11080		11095		110110
120	125	120 -0.054	125 +0.040				1.8	0.6			12060	12080				120110
125	130	125 -0.063	130 +0.040								12560					125110
130	135	130 -0.063	135 +0.040							13050	13060	13080			130100
140	145	140 -0.063	145 +0.040							14050	14060	14080			140100
150	155	150 -0.063	155 +0.040							15050	15060	15080			150100
160	165	160 -0.063	165 +0.040			9.5				16050	16060	16080			160100
170	175	170 -0.063	175 +0.040							17050		17080			170100
180	185	180 -0.063	185 +0.046							18050	18060	18080			180100	&

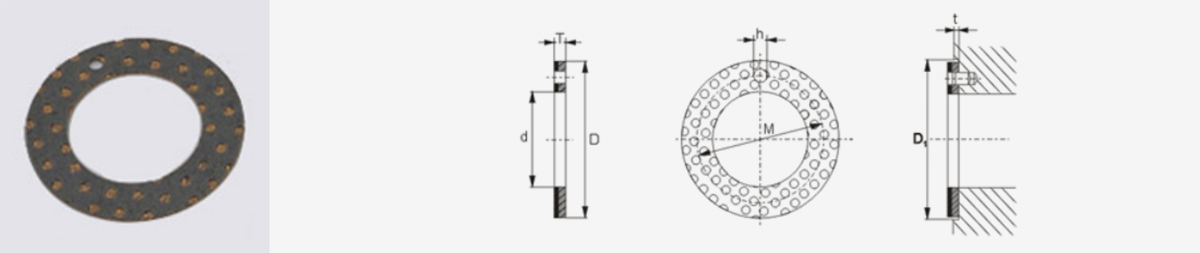

SF-2 Boundary Lubricated Washer-Standard Size

Unit: mm

Shaft Diameter	No.
		d +0.25	D -0.25	T -0.05	M ±0.12	H+0.4	T±0.2	D1+0.12
		d +0.25	D -0.25	T -0.05	M ±0.12	+0.1	T±0.2	D1+0.12
8	WC10SF-2	10	20	1.5	15	1.5	1	20
10	WC12SF-2	12	24		18	1.5		24
12	WC14SF-2	14	26		20	2		26
14	WC16SF-2	16	30		23			30
16	WC18SF-2	18	32		25			32
18	WC20SF-2	20	36		28	3		36
20	WC22SF-2	22	38		30			38
22	WC24SF-2	24	42		33			42
24	WC26SF-2	26	44		35			44
26	WC28SF-2	28	48		38	4		48
30	WC32SF-2	32	54		43			54
36	WC38SF-2	38	62		50			62
40	WC42SF-2	42	66		54			66
46	WC48SF-2	48	74	2	61		1.5	74
50	WC52SF-2	52	78		65			78
60	WC62SF-2	62	90		76			90

Composizione e proprietà dei materiali
Materiale	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densità	8.0	8.9	7.8	8.9	8.0
DurezzaHB	>210	>70	>150	>95	>250
Resistenza alla trazione N/mm²	>750	>200	>600	>260	>800
Carico di snervamento N/mm²	>450	>90	>260	>150	>450
Allungamento%	>12	>15	>10	>৪	>800
Coefficiente di dilatazione lineare 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limite temperatura ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Massimo. Carico N/mm²	100	60	50	70	120
Massimo. Velocità (a secco) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressione della deformazione permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*È disponibile una grande richiesta di materiali speciali.

Scambio di materiali di base
Codici materiali	Marchi cinesi GB1176-87	Internazionale ISO 1338	Germania DIN	Giappone JIS	America ASTM(ONU)	Inghilterra Che cavolo	Italia JM	Condizioni applicabili
Bronzo fuso JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Carico elevato, bassa velocità Comunemente utilizzato
JDB-1Bronzo	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Carico medio, bassa velocità Comunemente utilizzato
JDB-2Bronzo	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Carico medio, velocità media, comunemente usato
JDB-3Bronzo	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Carico medio, bassa velocità, comunemente usato
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Utilizzo di carico elevato, bassa velocità, carico elevato

Lubrificante solido
Lubrificante	Caratteristiche	Applicazione tipica
SL1 Aggiunta di grafite	Eccellente resistenza agli agenti chimici attacchi e basso attrito, limite di temperatura 400 ℃	Vestito per macchine generali e sotto atmosfera
SL4 Aggiunta di PTFE	Basso attrito e buona lubrificazione con acqua, limite di temperatura 300 ℃	Nave, turbina idraulica, turbina a gas, ecc.
