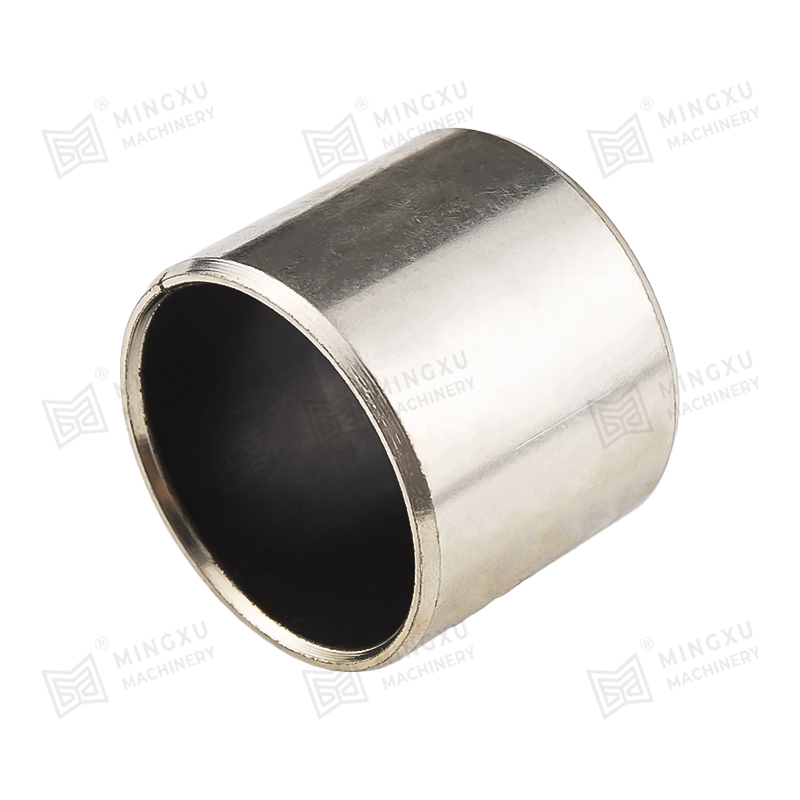

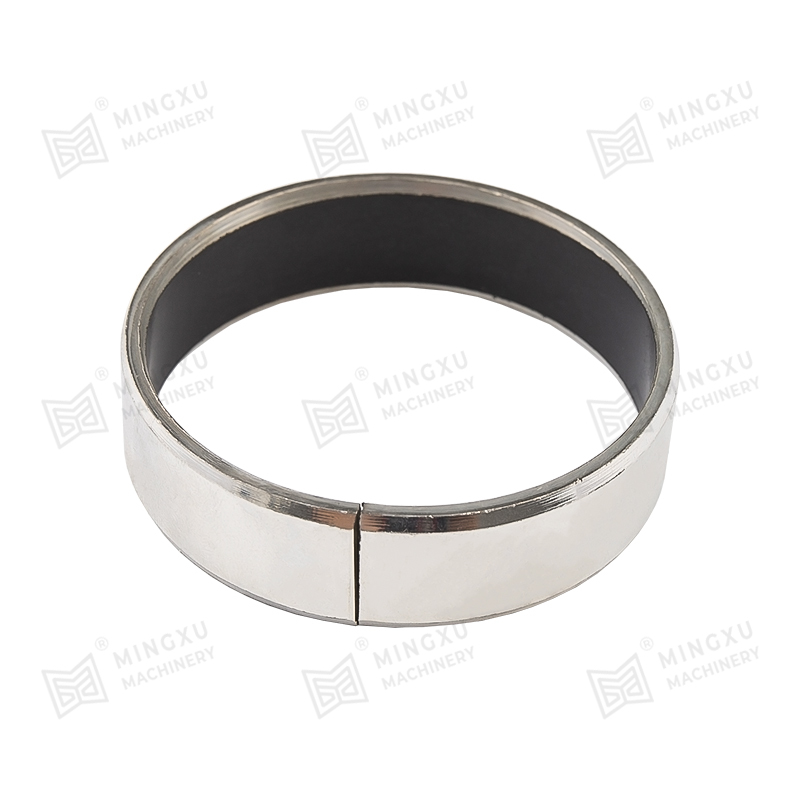

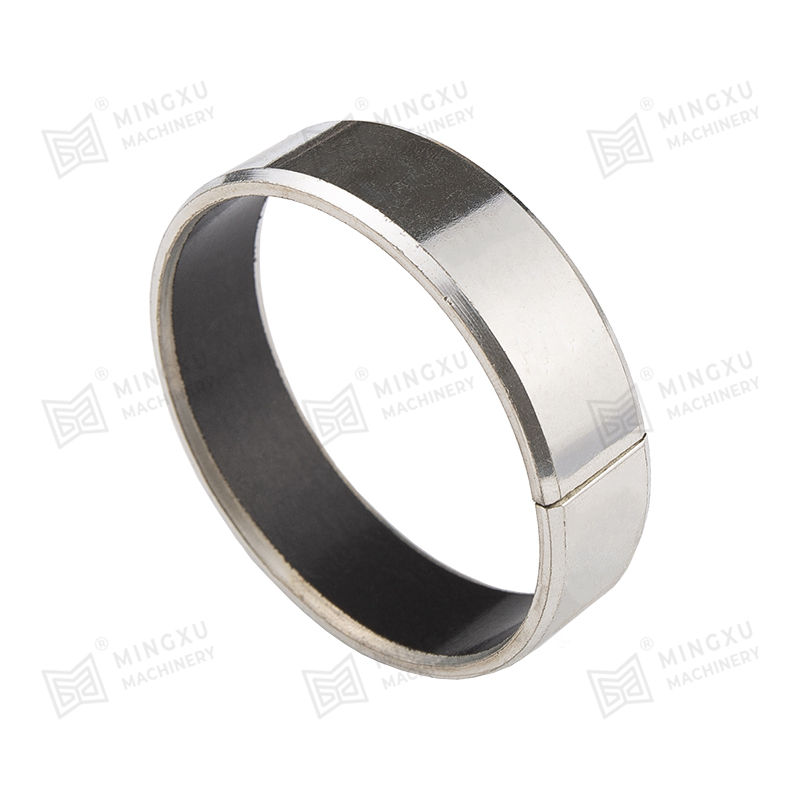

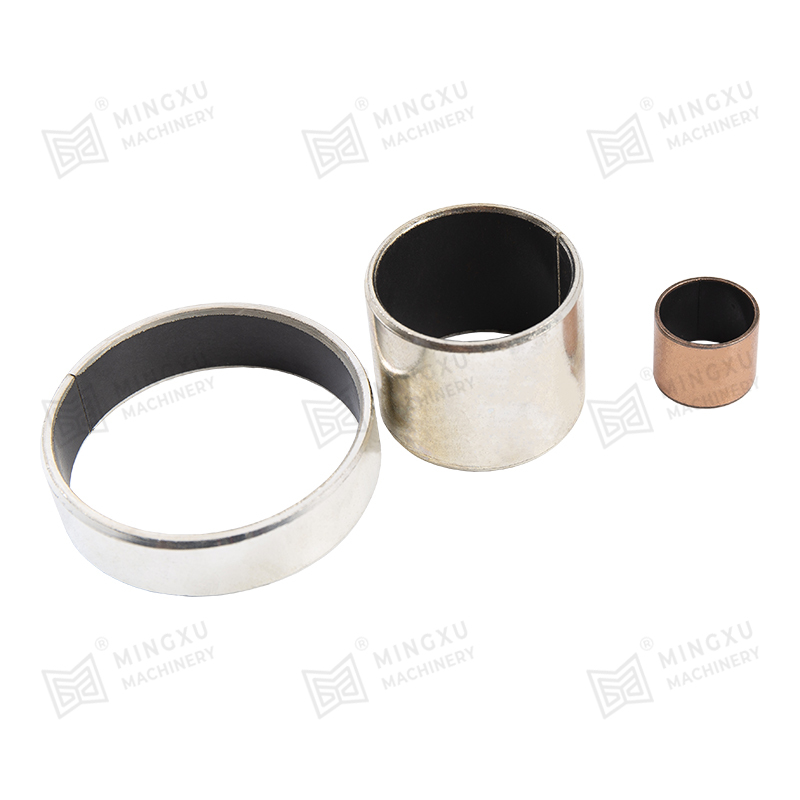

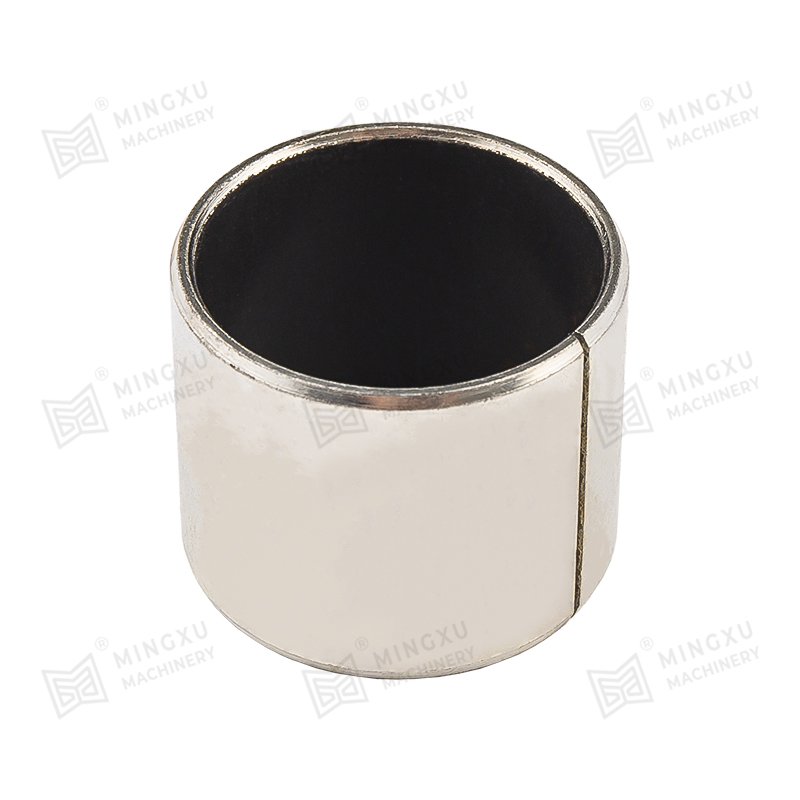

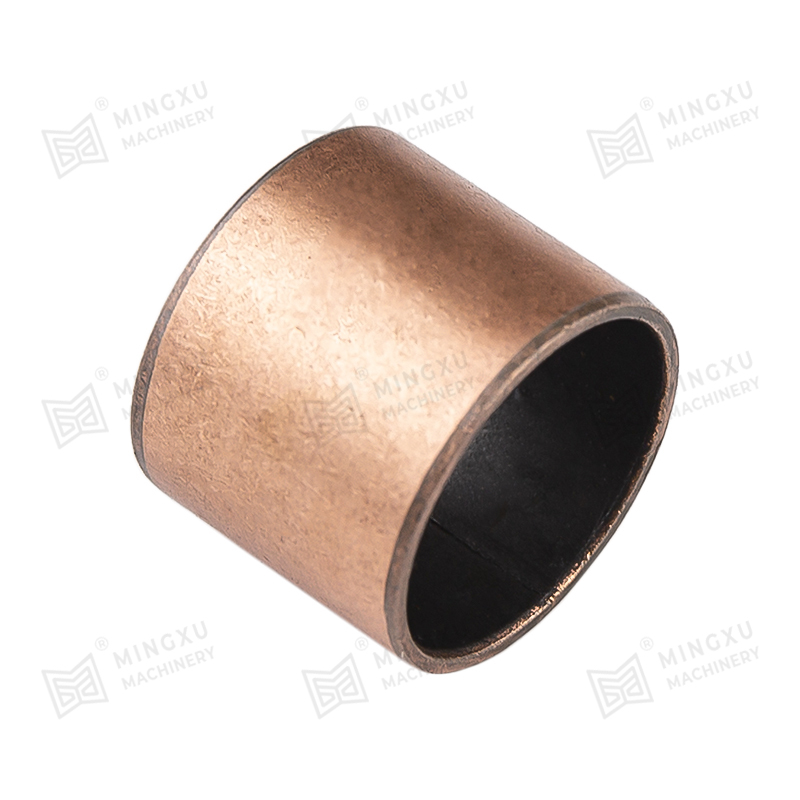

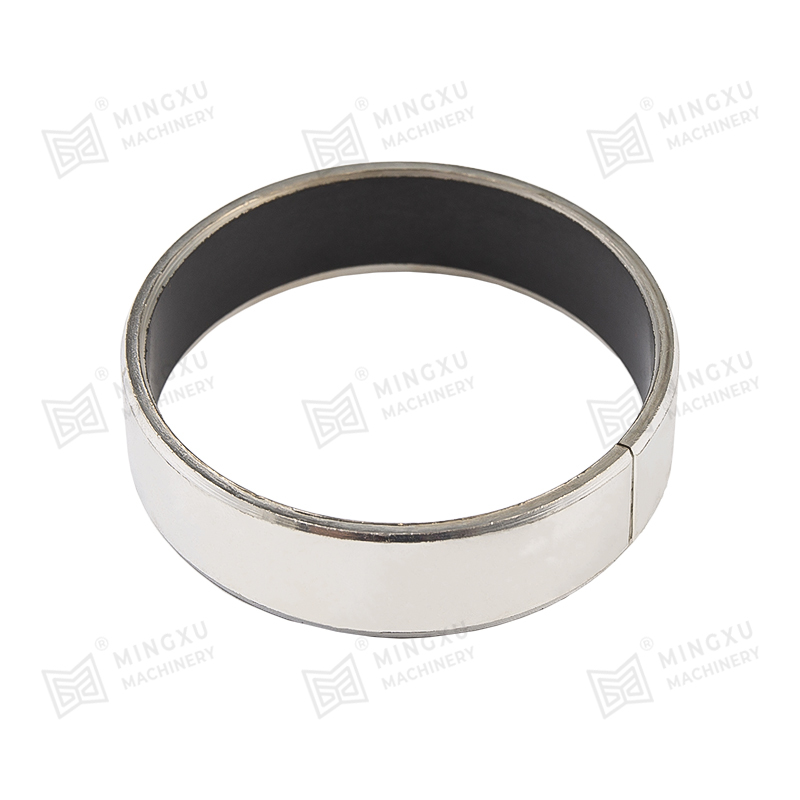

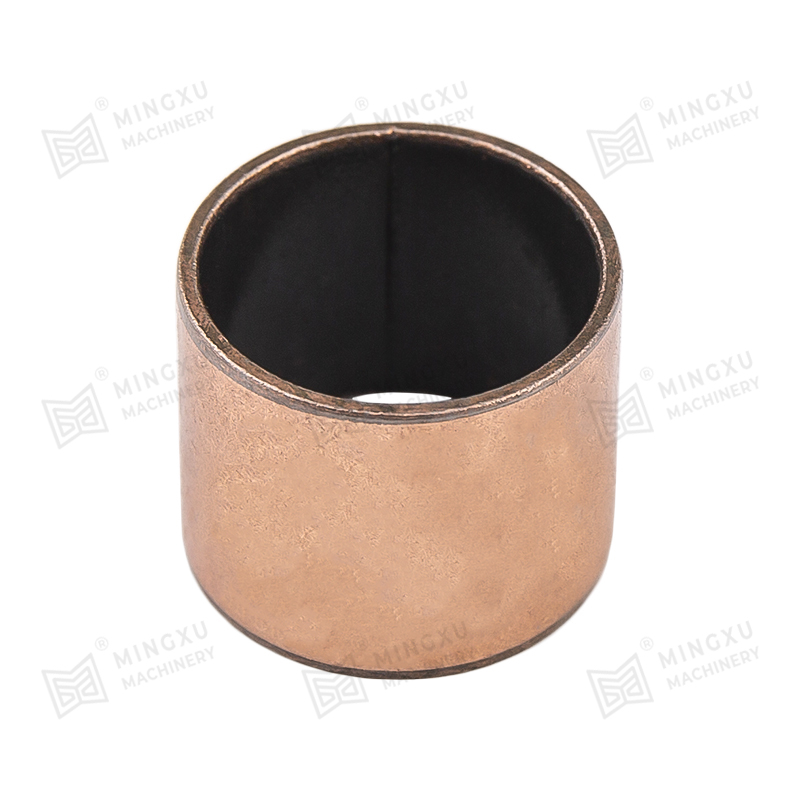

Cuscinetto senza olio MXB-DU Boccola SF-1 Resistenza alle alte temperature

Il cuscinetto senza olio MXB-DU (noto anche come boccola SF-1) è un cuscinetto scorrevole laminato con una piastra di acciaio come base, polvere di bronzo sferica sinterizzata al centro e una miscela di politetrafluoroetilene (PTFE) e fibra arrotolata sulla superficie .

Caratteristiche:

1. La miscela di PTFE e fibra è 0,01~0,03 mm, che può formare un buon film di trasferimento per proteggere l'albero di macinazione e fornire prestazioni autolubrificanti del cuscinetto.

2. Lo strato di polvere di rame è 0,20 ~ 0,30 mm, che ha una buona capacità portante e resistenza all'usura. La buona conduttività termica può trasferire prontamente il calore generato durante il funzionamento del cuscinetto. Il materiale composito può penetrare negli spazi vuoti delle sfere di polvere di rame, migliorando la forza di adesione.

3. L'acciaio a basso tenore di carbonio offre buone prestazioni di carico e trasferimento di calore. I prodotti sono stati ampiamente utilizzati nelle parti scorrevoli di vari macchinari, come macchine da stampa, ascensori, macchine tessili, macchine per il tabacco, attrezzature per il fitness, carrelli idraulici, micromotori, elettrovalvole, automobili, motocicli, ecc.

Ottieni un preventivo

PREV：Cuscinetti compositi con flangia senza olio MXB-DUF NEXT：No next article

introduzione al prodotto
Parametro
descrizione del materiale
Contattaci

caratteristiche del prodotto

1 Può funzionare a lungo in condizioni prive di olio.

2 Più adatto per condizioni di lavoro a bassa velocità e carichi pesanti, con buona resistenza all'usura e attrito estremamente basso.

3 Adatto per situazioni in cui è difficile che si formi un film d'olio, come ad esempio nei sistemi alternativi, rotanti e movimenti intermittenti.

4 Resistente alla corrosione e all'ossidazione.

5 Esente da manutenzione e lunga durata.

Perché scegliere i cuscinetti senza olio

Ridurre i costi di produzione

Non è necessario alcun dispositivo di alimentazione dell'olio, foro di iniezione dell'olio o olio lavorazione della scanalatura, che può ridurre notevolmente i costi di produzione.

Ridurre i costi operativi

Riduce notevolmente l'utilizzo di olio lubrificante, riduce la manutenzione delle apparecchiature, ed evita i pericoli nascosti causati da un'insufficiente fornitura di petrolio, riducendo efficacemente costi operativi.

Riduci i tempi di progettazione

Il design oil-free semplifica la struttura del prodotto e fa risparmiare efficacemente tempo di progettazione. Siamo professionali Fornitori ODM di Cuscinetto senza olio DU Boccola SF-1 Resistenza alle alte temperature

Favorevole alla protezione dell'ambiente

Non è necessario il riciclaggio degli oli usati, il che è vantaggioso anche per la protezione dell'ambiente.

Campi di applicazione

Alta temperatura

·Fabbrica di acciaio

·Forno fusorio

·Attrezzature per l'asciugatura

·Forno

·Regolatore di calore

Impermeabile

·Porta della diga

·Pompa dell'acqua

·Struttura dell'interruttore del fluido

·Strutture offshore

·Attrezzature per banchine e macchine per il limo

Industria chimica

·Fabbrica chimica

·Attrezzature galvaniche

·Attrezzature per il trattamento delle acque reflue

·Macchine per tintura

·Attrezzature per la raffinazione del petrolio e dei prodotti chimici

Energia

·Energia eolica

·Nuova energia

Nave

·Gru a ponte

·Ancora

·Coperchio del portello

·Braccio del timone

·Macchine di sollevamento e attrezzature per anelli di sollevamento

Produzione automobilistica

·Stampo per stampaggio

·Struttura di saldatura

·Linea di verniciatura e asciugatura

·Nastro trasportatore in metallo

·Macchine utensili

Industria pesante

·Macchine per la produzione di tubi in acciaio

·Pneumatici e cartiere

·Centrale elettrica

·Novità di collegamento delle macchine per iniezione stampi

Edilizia, estrazione mineraria, caricamento

·Miscelatori, trituratori, polverizzatori

·Macchine da cantiere

·Attrezzature minerarie

·Cuscinetti di biella

Ponti e binari di sollevamento

·Appoggi del ponte

·Travi, ponti, ponti sospesi

·Reattori legati all'energia nucleare

·Generatore di vapore

unità: mm

I.D.dopo fisso	D		Diametro albero		Alloggiamento Foro H7	Waill Spessore	f1	f2	l 0 d≤Φ30 L-0,3 -0,40 d>Φ30 L-0,4
I.D.dopo fisso	D		Diametro albero		Alloggiamento Foro H7	Waill Spessore	f1	f2	6	8	10	12	15	20	25	30	40	50	60	70	80	90	100	115
5.990 6055	8	0.055 0.025	6	-0013 -0,028	8 0,015				•	•	•
7.990 8.055	10	0.055 0.025	8	-0,013 -0,028	10 0,015				•	•	•	•	•
9.990 10.058	12	0.065 0.030	10	-0016 -0,034	12 0,018					•	•	•	•
11.990 12.058	14	0.065 0.030	12	-0,016 -0,034	14 0,018	0.980	0.6	0.3		•	•	•	•	•	•
13.990 14.058	16	0.065 0.030	14	-0,016 -0,034	16 0,018	1.005	0.6	0.3			•	•	•	•	•
14.990 15.058	17	0.065 0.030	15	-0,016 -0,034	17 0,018						•	•	•	•	•
15.990 16.058	18	0.065 0.030	16	-0,016 -0,034	18 0,018						•	•	•	•	•
16.990 17.061	19	0.075 0.035	17	-0,016 -0,034	19 0,021						•	•		•
17.990 18.061	20	0.075 0.035	18	-0,016 -0,034	20 0,021						•	•	•	•	•
19.990 20.071	23	0.075 0.035	20	-0,020 -0,041	23 0,021						•	•	•	•	•	•
21.990 22.071	25	0,075 0,035	22	-0,020 -0,041	25 0021	1.475	0.6	0.4				•	•	•	•	•
23.990 24.071	27	0.075 0 035	24	-0,020 -0041	27 0,021	1.505	0.6	0.4					•	•	•	•
24.990 25.071	28	0.075 0.035	25	-0,020 -0041	28 0-021								•	•	•	•	•
27.990 28.085	32	0.085 0.045	28	-0,020 -0,041	32 0 025								•	•	•	•	•
29.990 30.065	34	0.085 0.045	30	-0,020 -0,041	34 0 025							•	•	•	•	•	•
31.990 32.065	36	0.085 0.045	32	-0,025 -0,050	36 0-025	1.970	1.2	0.4						•		•	•
34 990 35.065	39	0.085 0.045	35	-0,025 -0,050	39 0025	2.005	1.2	0.4						•	•	•	•	•
37.990 38.065	42	0.085 0.045	38	-0,025 -0,050	42 0,025											•	•
39.990 40.066	44	0.085 0.045	40	-0,025 -0,050	44 0,025									•	•	•	•	•
44 990 45.105	50	0.085 0.045	45	-0,025 -0,050	50 0,025									•	•	•	•	•
49.990 50.110	55	0.100 0.055	50	-0,030 -0 060	55 0030									•		•	•	•	•
54.990 55.110	60	0.100 0.055	55	-0,030 -0,060	60 0030											•	•	•	•
59.990 60.110	65	0.100 0.055	60	-0,030 -0,060	65 0030	2.460 2.505	1.8	0.6								•	•	•	•	•
64.990 65.110	70	0.100 0 055	65	-0,030 -0,060	70 0,030											•	•	•	•	•
69.990 70 110	75	0.100 0.055	70	-0030 -0 060	75 0,030												•	•	•	•	•
74.990 75.110	80	0.100 0 055	75	-0,030 -0,060	80 0,030												•	•	•	•	•
80.020 80.155	85	0.120 0.070	80	-0,035	85 0,030												•	•	•	•	•	•	•
85.020 85.155	90	0.120 0.070	85	-0,035	90 0,035														•		•		•
90.020 90.155	95	0.120 0.070	90	-0,005	95 0,035													•	•		•		•
95.020 95.1 SS	100	0.120 0070	95	-0,035	100 0,035	2.440 2.490	1.8	0.6										•	•		•	•	•
100.020 100.155	105	0.120 0.070	100	-0,035	105 0035													•	•		•			•
105.020 105.155	110	0.120 0.070	100	-0,035	110 0035														•		•	•		•
110.020 110.155	115	0.120 0.070	110	-0,035	115 0035														•		•	•		•
120.070 120.210	125	0.170 0.100	120	-0,040	125 0035														•		•	•	•
125.070 125.210	130	0170 0.100	125	-0,040	130 0,040														•				•	•
130.070 130.210	135	0.170 0.100	130	-0,040	135 0,040														•		•	•	•
140.070 140 210	145	0,170 0.100	140	-0,040	145 0,040	2.415 2.465	1.8	0.6											•		•	•	•
150.070 150.210	155	0.170 0.100	150	-0,040	155 0,040														•		•	•	•
160.070 160.210	165	0.170 0.100	160	-0,040	165 0,040														•		•		•	•
180.070 180.216	185	0.210 0.130	180	-0,046	185 0,046																•		•

Composizione e proprietà dei materiali
Materiale	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densità	8.0	8.9	7.8	8.9	8.0
DurezzaHB	>210	>70	>150	>95	>250
Resistenza alla trazione N/mm²	>750	>200	>600	>260	>800
Carico di snervamento N/mm²	>450	>90	>260	>150	>450
Allungamento%	>12	>15	>10	>৪	>800
Coefficiente di dilatazione lineare 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limite temperatura ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Massimo. Carico N/mm²	100	60	50	70	120
Massimo. Velocità (a secco) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressione della deformazione permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*È disponibile una grande richiesta di materiali speciali.

Scambio di materiali di base
Codici materiali	Marchi cinesi GB1176-87	Internazionale ISO 1338	Germania DIN	Giappone JIS	America ASTM(ONU)	Inghilterra Che cavolo	Italia JM	Condizioni applicabili
Bronzo fuso JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Carico elevato, bassa velocità Comunemente utilizzato
JDB-1Bronzo	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Carico medio, bassa velocità Comunemente utilizzato
JDB-2Bronzo	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Carico medio, velocità media, comunemente usato
JDB-3Bronzo	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Carico medio, bassa velocità, comunemente usato
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Utilizzo di carico elevato, bassa velocità, carico elevato

Lubrificante solido
Lubrificante	Caratteristiche	Applicazione tipica
SL1 Aggiunta di grafite	Eccellente resistenza agli agenti chimici attacchi e basso attrito, limite di temperatura 400 ℃	Vestito per macchine generali e sotto atmosfera
SL4 Aggiunta di PTFE	Basso attrito e buona lubrificazione con acqua, limite di temperatura 300 ℃	Nave, turbina idraulica, turbina a gas, ecc.

SUBMIT

Chi siamo

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. precedentemente nota come Jiashan Mingxu Precision Machinery Factory, è stata fondata nel 2011. L'azienda è situata nell'entroterra della zona dimostrativa di sviluppo integrato del delta del fiume Yangtze, con posizione e comodi trasporti. Con oltre dieci anni di esperienza nella produzione e nella ricerca e sviluppo, l'azienda è stata profondamente coinvolta nello sviluppo e nella produzione di cuscinetti lubrificanti solidi, skateboard, guide di scorrimento e dispositivi di scorrimento. Fornitori e società ODM di cuscinetti autolubrificanti intarsiati in grafite con flangia a boccola spalla JFB in Cina. La produzione del prodotto adotta moderne apparecchiature di automazione, implementa rigorosamente lo standard del sistema di gestione della qualità ISO2000 e i processi principali vengono elaborati da macchine CNC ad alta precisione. I prodotti principali dell'azienda coprono una serie di prodotti come cuscinetti autolubrificanti integrati solidi JDB, cuscinetti sinterizzati in acciaio-rame, cuscinetti autolubrificanti SF-1, cuscinetti autolubrificanti perimetrali SF-2 e cuscinetti in rame FB090. Ampiamente utilizzato nell'industria automobilistica, nelle macchine edili, nelle attrezzature metallurgiche, nelle macchine minerarie, nello stampaggio a iniezione, negli stampi, nel tessile, nella stampa e in molti altri settori di produzione di macchinari; Fino ad ora, i prodotti dell'azienda si sono diffusi in tutta la Cina ed esportati in molti paesi stranieri e sono profondamente riconosciuti e amati dai clienti nazionali ed esteri. Mingxu Machinery aderisce al principio del servizio di "servizio di alta qualità orientato alla qualità" e si impegna a fornire ai clienti prodotti e servizi professionali. Fornitura all'ingrosso MXB-JFB Boccola spalla Flangia Cuscinetto autolubrificante intarsiato in grafite. L'azienda continuerà a introdurre talenti, a migliorare il meccanismo di gestione, l'integrità, lo sviluppo, l'innovazione e si impegnerà a costruire un marchio di livello mondiale.

Certificato d'onore

Notizia

Rappresentante eccezionale in leghe di rame di alta qualità: lega di rame C95400
2025-06-27
I. Panoramica della lega di rame C95400 ...
PER SAPERNE DI PIÙ
Precauzioni per la lavorazione dei componenti meccanici in lega di rame
2025-06-25
Le leghe di rame sono comunemente usate nella produzione di comp...
PER SAPERNE DI PIÙ
Comprensione delle boccole di bronzo grafite: proprietà, applicazioni e vantaggi
2025-06-23
Le boccole di bronzo di grafite sono componenti auto-lubrificanti a...
PER SAPERNE DI PIÙ
Il cuscinetto di grasso è migliore del cuscinetto dell'olio?
2025-06-20
In molte applicazioni industriali e meccaniche, la scelta tra cusci...
PER SAPERNE DI PIÙ

La conoscenza del prodotto

Quali metodi di prova vengono utilizzati per valutare le prestazioni alle alte temperature e l'affidabilità del Cuscinetto senza olio Boccola SF-1 Resistenza alle alte temperature ?

Test di resistenza alle alte temperature: comporta il sottoporre la boccola SF-1 a situazioni di alta temperatura cicliche o continue per un periodo prolungato per valutarne le prestazioni al di sotto della sollecitazione termica sostenuta.

Test di ciclo termico: questi test simulano le fluttuazioni di temperatura che il cuscinetto può subire anche durante il funzionamento reale. La boccola viene sottoposta a ripetuti cicli di riscaldamento e raffreddamento per valutarne la capacità di resistere agli shock termici.

Test di attrito e usura a temperature elevate: ciò include la misurazione del coefficiente di attrito e l'aumento dei prezzi della boccola SF-1 in situazioni di alta temperatura.

Analisi dei materiali: vengono effettuate analisi chimiche e metallurgiche per valutare l'integrità delle sostanze utilizzate all'interno della boccola dopo esposizione a temperature eccessive.

Test di dilatazione termica: valuta l'equilibrio dimensionale della boccola SF-1 del cuscinetto senza olio a temperature esclusive. Il coefficiente di dilatazione termica è un elemento cruciale da ricordare, in particolare nei programmi con condizioni di temperatura variabili.

Test delle prestazioni di lubrificazione: valutare l'efficacia della lubrificazione in ambienti ad alta temperatura. Ciò può anche comprendere il confronto delle prestazioni complessive di lubrificanti stabili o di lubrificanti esclusivi per alte temperature progettati per la boccola SF-1.

Test di carico e usura: le valutazioni del carico ad alta temperatura misurano la capacità del cuscinetto di resistere a centinaia di temperature elevate senza un'usura eccessiva. Ciò è fondamentale per le applicazioni in cui il cuscinetto è soggetto sia a temperature eccessive che a masse pesanti.

Test di vibrazioni e urti: valuta la risposta della boccola SF-1 alle vibrazioni e agli urti in condizioni di alta temperatura, garantendone l'equilibrio e l'affidabilità in ambienti operativi dinamici.
