FB092 Bronze Punch Bearing For Medium-Load And Low-Speed Occasions

FB092 bronze punch bearings are made of bronze material as the base, with uniform and orderly oil injection holes processed. They are rolled into thin-walled bearings and injected with lubricating grease after assembly. The bearings have the advantages of large oil storage capacity, easy installation, and small design. They can also replace copper sleeves and greatly reduce costs. At present, the product has been used in medium-load and low-speed occasions such as conveyors, elevators, winches, and levelers.

Ottieni un preventivo

PREV：FB09G Thin Wear-Resistant Oil-Free Bronze Solid Lubricating Bearing NEXT：SF-2S Lead-free Lubricated Bearing for Printing and Dyeing Machines

introduzione al prodotto
Parametro
descrizione del materiale
Contattaci

caratteristiche del prodotto

1 Può funzionare a lungo in condizioni prive di olio.

2 Più adatto per condizioni di lavoro a bassa velocità e carichi pesanti, con buona resistenza all'usura e attrito estremamente basso.

3 Adatto per situazioni in cui è difficile che si formi un film d'olio, come ad esempio nei sistemi alternativi, rotanti e movimenti intermittenti.

4 Resistente alla corrosione e all'ossidazione.

5 Esente da manutenzione e lunga durata.

Perché scegliere i cuscinetti senza olio

Ridurre i costi di produzione

Non è necessario alcun dispositivo di alimentazione dell'olio, foro di iniezione dell'olio o olio lavorazione della scanalatura, che può ridurre notevolmente i costi di produzione.

Ridurre i costi operativi

Riduce notevolmente l'utilizzo di olio lubrificante, riduce la manutenzione delle apparecchiature, ed evita i pericoli nascosti causati da un'insufficiente fornitura di petrolio, riducendo efficacemente costi operativi.

Riduci i tempi di progettazione

Il design oil-free semplifica la struttura del prodotto e fa risparmiare efficacemente tempo di progettazione. Siamo professionali Fornitori ODM di FB092 Bronze Punch Bearing For Medium-Load And Low-Speed Occasions

Favorevole alla protezione dell'ambiente

Non è necessario il riciclaggio degli oli usati, il che è vantaggioso anche per la protezione dell'ambiente.

Campi di applicazione

Alta temperatura

·Fabbrica di acciaio

·Forno fusorio

·Attrezzature per l'asciugatura

·Forno

·Regolatore di calore

Impermeabile

·Porta della diga

·Pompa dell'acqua

·Struttura dell'interruttore del fluido

·Strutture offshore

·Attrezzature per banchine e macchine per il limo

Industria chimica

·Fabbrica chimica

·Attrezzature galvaniche

·Attrezzature per il trattamento delle acque reflue

·Macchine per tintura

·Attrezzature per la raffinazione del petrolio e dei prodotti chimici

Energia

·Energia eolica

·Nuova energia

Nave

·Gru a ponte

·Ancora

·Coperchio del portello

·Braccio del timone

·Macchine di sollevamento e attrezzature per anelli di sollevamento

Produzione automobilistica

·Stampo per stampaggio

·Struttura di saldatura

·Linea di verniciatura e asciugatura

·Nastro trasportatore in metallo

·Macchine utensili

Industria pesante

·Macchine per la produzione di tubi in acciaio

·Pneumatici e cartiere

·Centrale elettrica

·Novità di collegamento delle macchine per iniezione stampi

Edilizia, estrazione mineraria, caricamento

·Miscelatori, trituratori, polverizzatori

·Macchine da cantiere

·Attrezzature minerarie

·Cuscinetti di biella

Ponti e binari di sollevamento

·Appoggi del ponte

·Travi, ponti, ponti sospesi

·Reattori legati all'energia nucleare

·Generatore di vapore

Technical Parameters

Base Material: CuSn8P0.3
Hardness: HB90~120
Maximum Bearing Pressure: 60N/mm2
Applicable Temperature Range: -100~200℃
Maximum Sliding Speed: 2.5m/s
Maximum Allowable PV Value: 16N/mm2·m/s

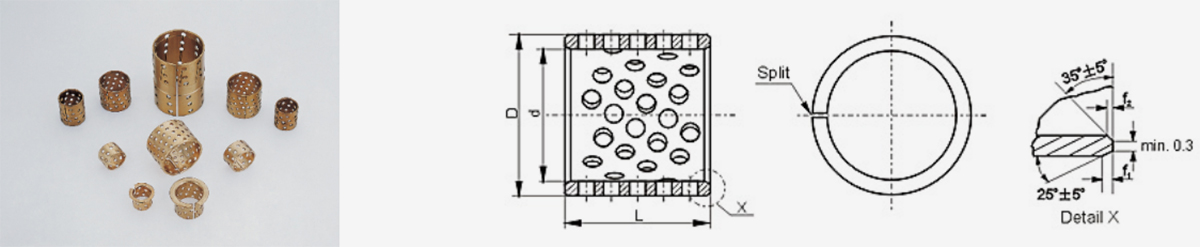

FB092 Bronze Punch Bearings-Standard Size

Unit: mm

d	D	f1	f2	L 0-0.4
d	D	f1	f2	10	15	20	25	30	35	40	50	60	70	80	90	100
10	12	0.5	0.3	1010	1015	1020
12	14			1210	1215	1220
14	16			1410	1415	1420	1425
15	17			1510	1515	1520	1525
16	18			1610	1615	1620	1625
18	20			1810	1815	1820	1825
20	23	0.8	0.4	2010	2015	2020	2025
22	25			2210	2215	2220	2225	2230
24	27				2415	2420	2425	2430
25	28				2515	2520	2525	2530
28	31				2815	2820	2825	2830
30	34	1	0.6		3015	3020	3025	3030	3035	3040
32	36				3215	3220	3225	3230	3235	3240
35	39				3515	3520	3025	3530	3535	3540
40	44					4020	4025	4030	4035	4040	4050
45	50	1.2	0.8			4520	4525	4530	4535	4540	4550
50	55					5020	5025	5030	5035	5040	5050	5060
55	60					5520	5525	5530	5535	5540	5550	5560
60	65						6025	6030	6035	6040	6050	6060	6070
65	70							6530	6535	6540	6550	6560	6570

Composizione e proprietà dei materiali
Materiale	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densità	8.0	8.9	7.8	8.9	8.0
DurezzaHB	>210	>70	>150	>95	>250
Resistenza alla trazione N/mm²	>750	>200	>600	>260	>800
Carico di snervamento N/mm²	>450	>90	>260	>150	>450
Allungamento%	>12	>15	>10	>৪	>800
Coefficiente di dilatazione lineare 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limite temperatura ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Massimo. Carico N/mm²	100	60	50	70	120
Massimo. Velocità (a secco) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressione della deformazione permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*È disponibile una grande richiesta di materiali speciali.

Scambio di materiali di base
Codici materiali	Marchi cinesi GB1176-87	Internazionale ISO 1338	Germania DIN	Giappone JIS	America ASTM(ONU)	Inghilterra Che cavolo	Italia JM	Condizioni applicabili
Bronzo fuso JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Carico elevato, bassa velocità Comunemente utilizzato
JDB-1Bronzo	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Carico medio, bassa velocità Comunemente utilizzato
JDB-2Bronzo	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Carico medio, velocità media, comunemente usato
JDB-3Bronzo	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Carico medio, bassa velocità, comunemente usato
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Utilizzo di carico elevato, bassa velocità, carico elevato

Lubrificante solido
Lubrificante	Caratteristiche	Applicazione tipica
SL1 Aggiunta di grafite	Eccellente resistenza agli agenti chimici attacchi e basso attrito, limite di temperatura 400 ℃	Vestito per macchine generali e sotto atmosfera
SL4 Aggiunta di PTFE	Basso attrito e buona lubrificazione con acqua, limite di temperatura 300 ℃	Nave, turbina idraulica, turbina a gas, ecc.
