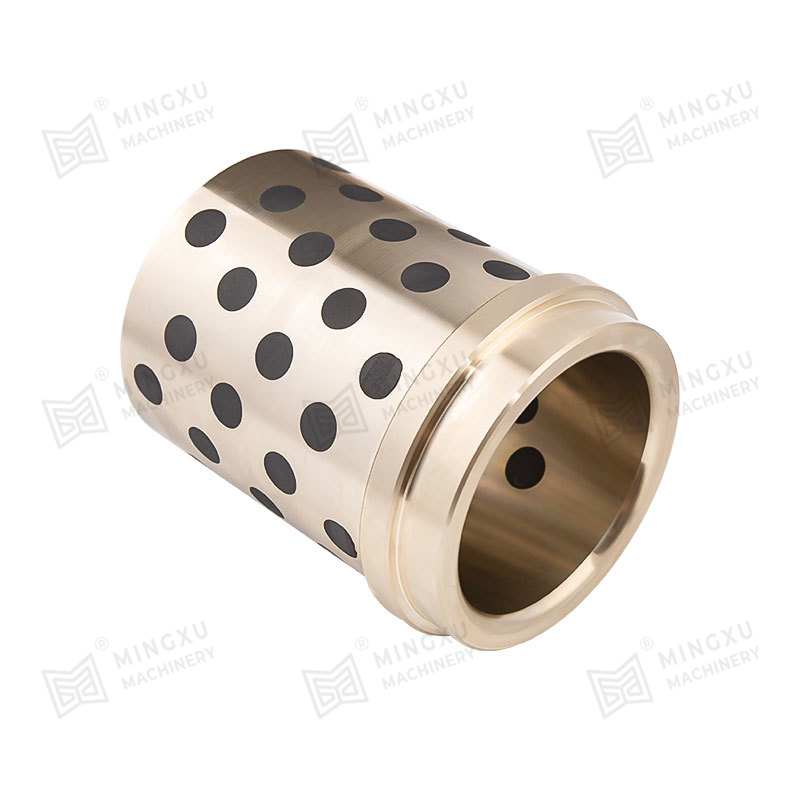

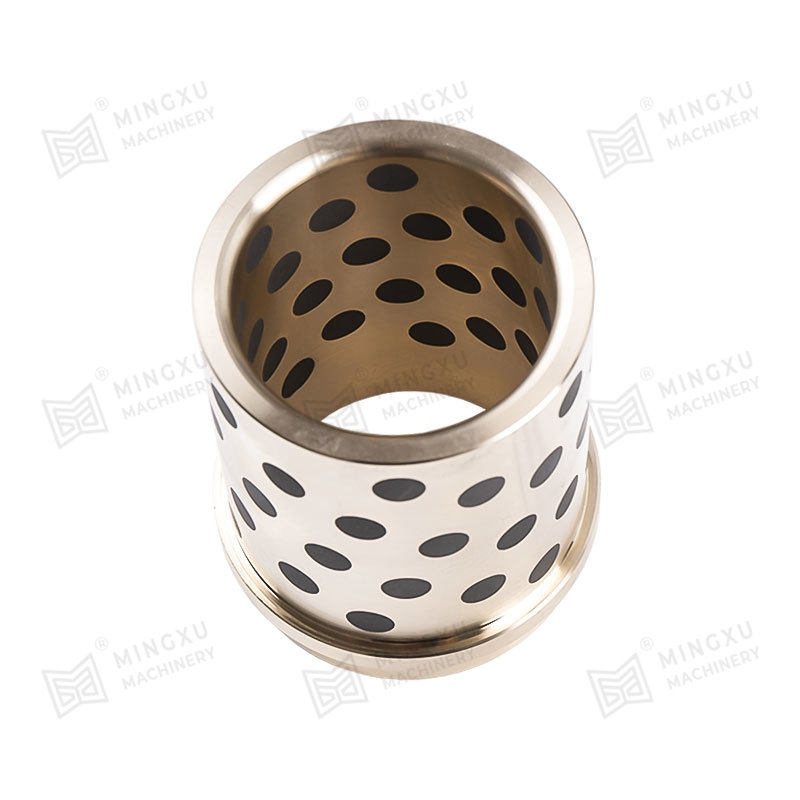

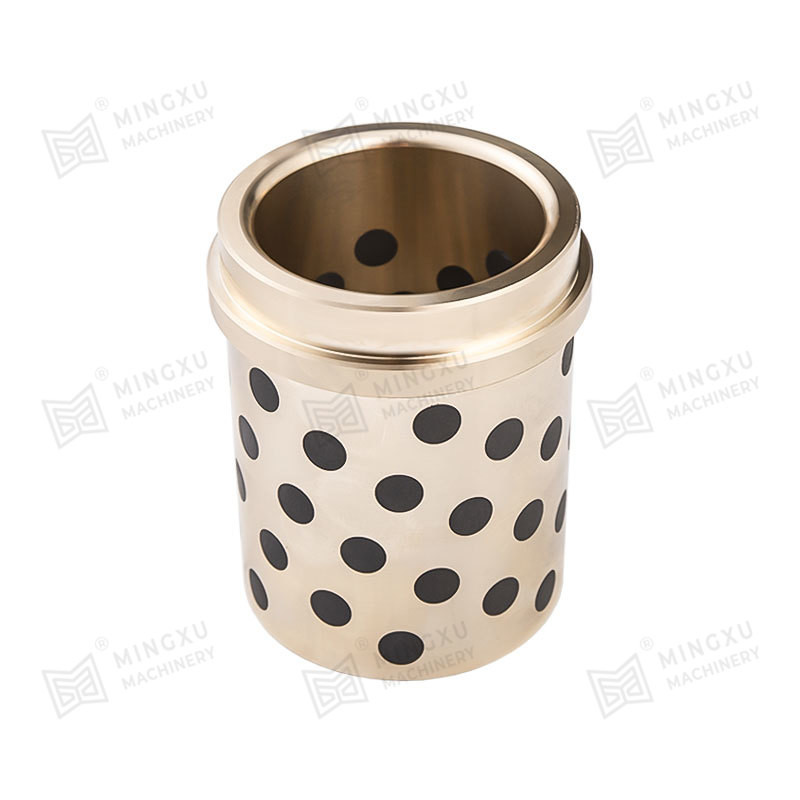

Le guide circolari vengono spesso utilizzate negli stampi per pannelli di automobili e negli stampi per stampaggio di grandi dimensioni. Le guide del fondo stampo e della piastra di scarico utilizzano solitamente boccole di guida autolubrificanti. Molti stampi per l'esportazione richiedono l'uso di guide NAAMS standard più elevati. Insieme, la lavorazione degli stampi è basata su NC e la precisione di lavorazione e la tecnologia di produzione sono diventate stabili e migliorate. La boccola di guida standard MGB71 NAAMS ha una precisione del prodotto affidabile e dimensioni stabili, che possono ridurre le ore di manodopera per l'assemblaggio della guida dello stampo e i costi di produzione dello stampo!

Ottieni un preventivo

PREV：Piastra antiusura standard MPW VDI3357 NEXT：Boccola di guida standard NAAMS MGB61 per applicazioni di guida precise e fluide

introduzione al prodotto
Parametro
descrizione del materiale
Contattaci

caratteristiche del prodotto

1 Può funzionare a lungo in condizioni prive di olio.

2 Più adatto per condizioni di lavoro a bassa velocità e carichi pesanti, con buona resistenza all'usura e attrito estremamente basso.

3 Adatto per situazioni in cui è difficile che si formi un film d'olio, come ad esempio nei sistemi alternativi, rotanti e movimenti intermittenti.

4 Resistente alla corrosione e all'ossidazione.

5 Esente da manutenzione e lunga durata.

Perché scegliere i cuscinetti senza olio

Ridurre i costi di produzione

Non è necessario alcun dispositivo di alimentazione dell'olio, foro di iniezione dell'olio o olio lavorazione della scanalatura, che può ridurre notevolmente i costi di produzione.

Ridurre i costi operativi

Riduce notevolmente l'utilizzo di olio lubrificante, riduce la manutenzione delle apparecchiature, ed evita i pericoli nascosti causati da un'insufficiente fornitura di petrolio, riducendo efficacemente costi operativi.

Riduci i tempi di progettazione

Il design oil-free semplifica la struttura del prodotto e fa risparmiare efficacemente tempo di progettazione. Siamo professionali Fornitori ODM di 503 Service Unavailable

Favorevole alla protezione dell'ambiente

Non è necessario il riciclaggio degli oli usati, il che è vantaggioso anche per la protezione dell'ambiente.

Campi di applicazione

Alta temperatura

·Fabbrica di acciaio

·Forno fusorio

·Attrezzature per l'asciugatura

·Forno

·Regolatore di calore

Impermeabile

·Porta della diga

·Pompa dell'acqua

·Struttura dell'interruttore del fluido

·Strutture offshore

·Attrezzature per banchine e macchine per il limo

Industria chimica

·Fabbrica chimica

·Attrezzature galvaniche

·Attrezzature per il trattamento delle acque reflue

·Macchine per tintura

·Attrezzature per la raffinazione del petrolio e dei prodotti chimici

Energia

·Energia eolica

·Nuova energia

Nave

·Gru a ponte

·Ancora

·Coperchio del portello

·Braccio del timone

·Macchine di sollevamento e attrezzature per anelli di sollevamento

Produzione automobilistica

·Stampo per stampaggio

·Struttura di saldatura

·Linea di verniciatura e asciugatura

·Nastro trasportatore in metallo

·Macchine utensili

Industria pesante

·Macchine per la produzione di tubi in acciaio

·Pneumatici e cartiere

·Centrale elettrica

·Novità di collegamento delle macchine per iniezione stampi

Edilizia, estrazione mineraria, caricamento

·Miscelatori, trituratori, polverizzatori

·Macchine da cantiere

·Attrezzature minerarie

·Cuscinetti di biella

Ponti e binari di sollevamento

·Appoggi del ponte

·Travi, ponti, ponti sospesi

·Reattori legati all'energia nucleare

·Generatore di vapore

unità: mm

Parte n.	CoDice NAAMS	Numero parte DANlY	Numero di parte GM	Numero di parte Chrysler	Numero di parte Ford	d	d1	d2	L	L1
MGB712540	G712540	NM25PAD	90.30.10-25	19-029-0102	—	25	32	40	40	4
MGB713250	G713250	NM32PAD	90.30.10-32	19-029-0103	WDX13-80-09032	32	40	50	50	''
MGB714055	G714055	NM40PAD	90.30.10-40	19-029-0104	WDX13-80-09040	40	50	63	55	5
MGB715063	G715063	NMSOPAD	90.30.10-50	19-029-0105	WDX13-80-09050	50	63	71	63	6
MGB71 6375	G716375	NM63PAD	90.30.10-63	19-029-0106	WDX13-80-09063	63	80	90	75	8
MGB718090	G718090	NM80PAD	90.30.10-80	19-029-0108	WDX13-80-09080	Fare	100	112	90	10
MGB71100115	G711011	NM100PAD	90.30.10-100	19-029-0110	WDX13-80-09100	100	125	140	115	12
MGB71 125138	G711213	NM125PAD	9030.10-125	19-029-0112	—	125	160	180	138	12

Composizione e proprietà dei materiali
Materiale	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densità	8.0	8.9	7.8	8.9	8.0
DurezzaHB	>210	>70	>150	>95	>250
Resistenza alla trazione N/mm²	>750	>200	>600	>260	>800
Carico di snervamento N/mm²	>450	>90	>260	>150	>450
Allungamento%	>12	>15	>10	>৪	>800
Coefficiente di dilatazione lineare 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limite temperatura ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Massimo. Carico N/mm²	100	60	50	70	120
Massimo. Velocità (a secco) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressione della deformazione permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*È disponibile una grande richiesta di materiali speciali.

Scambio di materiali di base
Codici materiali	Marchi cinesi GB1176-87	Internazionale ISO 1338	Germania DIN	Giappone JIS	America ASTM(ONU)	Inghilterra Che cavolo	Italia JM	Condizioni applicabili
Bronzo fuso JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Carico elevato, bassa velocità Comunemente utilizzato
JDB-1Bronzo	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Carico medio, bassa velocità Comunemente utilizzato
JDB-2Bronzo	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Carico medio, velocità media, comunemente usato
JDB-3Bronzo	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Carico medio, bassa velocità, comunemente usato
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Utilizzo di carico elevato, bassa velocità, carico elevato

Lubrificante solido
Lubrificante	Caratteristiche	Applicazione tipica
SL1 Aggiunta di grafite	Eccellente resistenza agli agenti chimici attacchi e basso attrito, limite di temperatura 400 ℃	Vestito per macchine generali e sotto atmosfera
SL4 Aggiunta di PTFE	Basso attrito e buona lubrificazione con acqua, limite di temperatura 300 ℃	Nave, turbina idraulica, turbina a gas, ecc.

SUBMIT

Chi siamo

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. precedentemente nota come Jiashan Mingxu Precision Machinery Factory, è stata fondata nel 2011. L'azienda è situata nell'entroterra della zona dimostrativa di sviluppo integrato del delta del fiume Yangtze, con posizione e comodi trasporti. Con oltre dieci anni di esperienza nella produzione e nella ricerca e sviluppo, l'azienda è stata profondamente coinvolta nello sviluppo e nella produzione di cuscinetti lubrificanti solidi, skateboard, guide di scorrimento e dispositivi di scorrimento. Fornitori e società ODM di cuscinetti autolubrificanti intarsiati in grafite con flangia a boccola spalla JFB in Cina. La produzione del prodotto adotta moderne apparecchiature di automazione, implementa rigorosamente lo standard del sistema di gestione della qualità ISO2000 e i processi principali vengono elaborati da macchine CNC ad alta precisione. I prodotti principali dell'azienda coprono una serie di prodotti come cuscinetti autolubrificanti integrati solidi JDB, cuscinetti sinterizzati in acciaio-rame, cuscinetti autolubrificanti SF-1, cuscinetti autolubrificanti perimetrali SF-2 e cuscinetti in rame FB090. Ampiamente utilizzato nell'industria automobilistica, nelle macchine edili, nelle attrezzature metallurgiche, nelle macchine minerarie, nello stampaggio a iniezione, negli stampi, nel tessile, nella stampa e in molti altri settori di produzione di macchinari; Fino ad ora, i prodotti dell'azienda si sono diffusi in tutta la Cina ed esportati in molti paesi stranieri e sono profondamente riconosciuti e amati dai clienti nazionali ed esteri. Mingxu Machinery aderisce al principio del servizio di "servizio di alta qualità orientato alla qualità" e si impegna a fornire ai clienti prodotti e servizi professionali. Fornitura all'ingrosso MXB-JFB Boccola spalla Flangia Cuscinetto autolubrificante intarsiato in grafite. L'azienda continuerà a introdurre talenti, a migliorare il meccanismo di gestione, l'integrità, lo sviluppo, l'innovazione e si impegnerà a costruire un marchio di livello mondiale.

Certificato d'onore

Notizia

L'impatto del contenuto e della distribuzione della grafite sulle prestazioni auto-lubrificanti delle piastre di bronzo grafite
2025-06-06
Le piastre di bronzo di grafite sono ampiamente utilizzate in varie...
PER SAPERNE DI PIÙ
Criteri di applicazione e selezione dei cuscinetti auto-lubrificanti nei macchinari di costruzione
2025-06-05
I macchinari di costruzione opera in ambienti estremi caratt...
PER SAPERNE DI PIÙ
Criteri di applicazione e selezione dei cuscinetti auto-lubrificanti nei macchinari metallurgici
2025-06-04
I macchinari metallurgici operano in condizioni estreme di alta ...
PER SAPERNE DI PIÙ
Quali sono i principali benefici tribologici dei cuscinetti sferici a base di auto-lubrificanti intarsiati a base di bronzo rispetto a quelli lubrificati convenzionali in movimento oscillante o angolare?
2025-05-29
IL Cuscinetto sferico auto-lubrificanti intarsiati a base di br...
PER SAPERNE DI PIÙ

La conoscenza del prodotto

In che modo le tolleranze delle boccole di guida standard NAAMS influiscono sulla precisione dei componenti della guida?

Le tolleranze delle boccole guida standard NAAMS (North American Automotive Metric Standards) svolgono un ruolo importante nel determinare l'accuratezza degli additivi manuali nei processi di produzione e di riunione. Le tolleranze corrispondono ai limiti consentiti di variazione di una dimensione o proprietà e sono specificate per garantire che i componenti si adattino perfettamente. Ecco come le tolleranze delle boccole guida standard NAAMS influiscono sulla precisione dei componenti della guida:

Allineamento di precisione: le boccole di guida standard NAAMS sono progettate con tolleranze strette per garantire un allineamento di precisione dei componenti della guida. Tolleranze strette implicano che le dimensioni delle boccole manuali siano attentamente controllate, tenendo conto del corretto posizionamento e movimento degli additivi guidati.

Minimizzazione del gioco o del gioco: le tolleranze strette riducono il gioco o il gioco tra le boccole di guida e i componenti guidati. Il gioco o il gioco possono introdurre movimenti o vibrazioni indesiderati, che portano a imprecisioni nel posizionamento dei componenti. La precisione offerta dalle tolleranze strette consente di limitare questi effetti indesiderati.

Intercambiabilità coerente: tolleranze coerenti su più boccole di guida standard NAAMS garantiscono l'intercambiabilità. Questa intercambiabilità è importante negli ambienti di produzione in cui i componenti devono essere sostituiti o scambiati senza compromettere la precisione media della macchina. Tolleranze uniformi contribuiscono a prestazioni complessive regolari attraverso le distintive boccole manuali.

Variabilità ridotta nei processi di lavorazione: le strette tolleranze nelle boccole di guida contribuiscono a ridurre la variabilità nei processi di lavorazione. Poiché le boccole di guida mantengono dimensioni stabili, vi sono molte meno varianti nella lavorazione dei componenti guidati, con il risultato di risultati maggiormente prevedibili e corretti.

Mitigazione degli errori cumulativi: nelle lavorazioni meccaniche e nelle riunioni di precisione, possono verificarsi errori cumulativi mentre le tolleranze si accumulano man mano che i componenti vengono assemblati. Tolleranze strette Boccole di guida standard NAAMS contribuire a mitigare questi errori cumulativi, garantendo che la precisione degli additivi guidati sia mantenuta per tutta la durata della procedura di assemblaggio.

Ripetibilità migliorata: la precisione ottenuta grazie a tolleranze strette completa la ripetibilità dei movimenti guidati. La ripetibilità è importante negli approcci di produzione in cui le azioni identiche devono essere replicate continuamente, portando a effetti di produzione accurati e affidabili.

Allineamento nei sistemi multiasse: nei sistemi multiasse, in cui i componenti circolano in più di una direzione, le strette tolleranze delle boccole di guida standard NAAMS svolgono una funzione chiave nel mantenere un allineamento accurato. Ciò è particolarmente cruciale nei pacchetti che richiedono movimenti complicati e unici.

Questi fattori contribuiscono collettivamente alla precisione generale e alle prestazioni complessive dei componenti guidati nelle applicazioni di produzione e di riunione.
