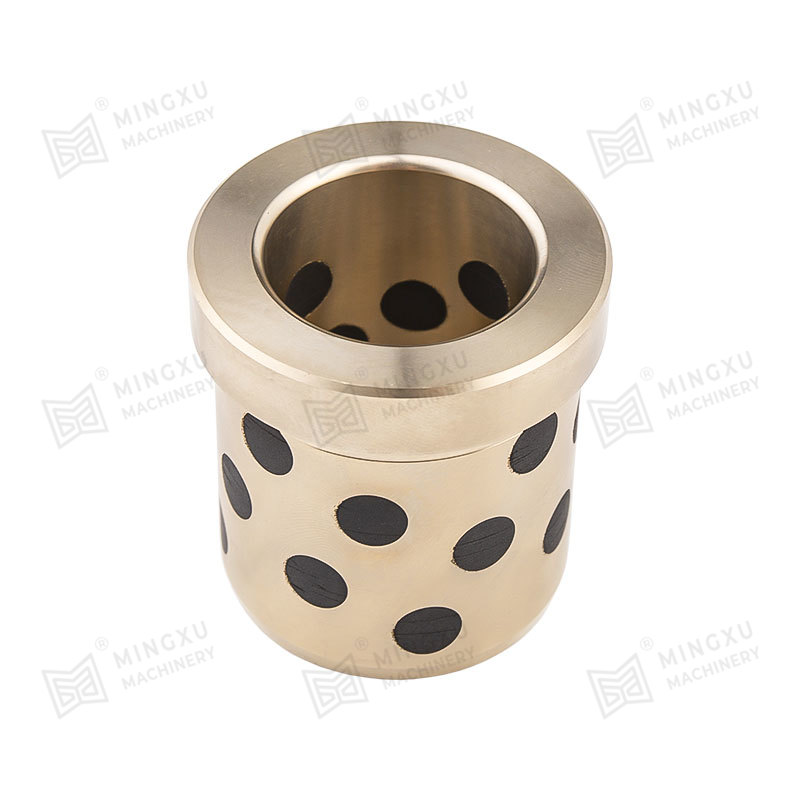

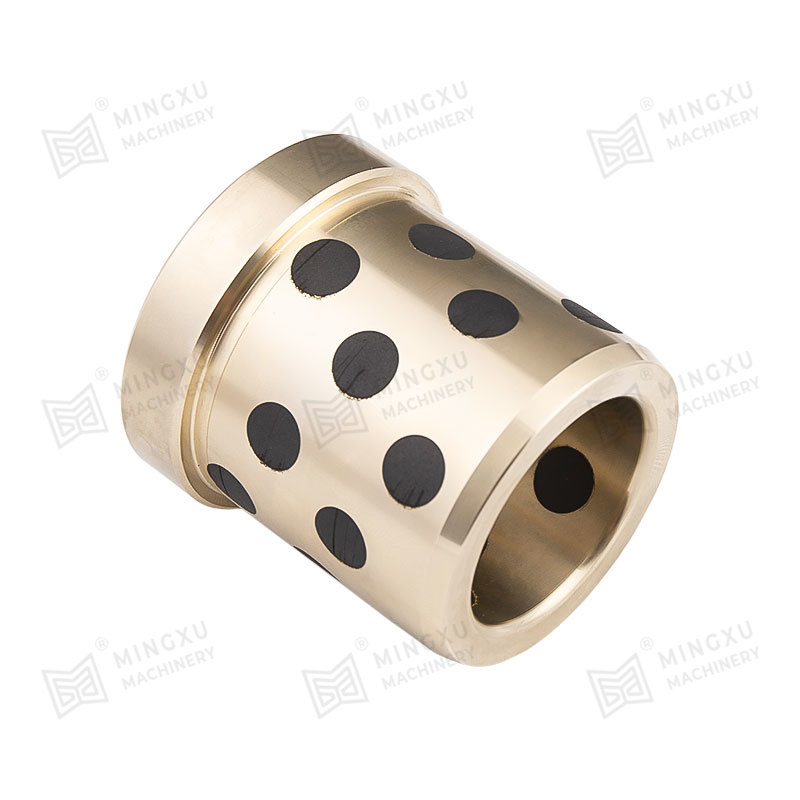

Boccola di guida MJGBF per il processo di stampaggio ad iniezione di materie plastiche

Le boccole di guida per iniezione senza olio MJGBF sono componenti utilizzati nel processo di stampaggio a iniezione di materie plastiche per migliorare ulteriormente l'efficienza produttiva garantendo un allineamento preciso e costante e un movimento fluido delle parti dello stampo, ottenendo prodotti di alta qualità. La boccola di guida MJGBF è un componente standard, disponibile nei diametri da 12 mm a 60 mm e nelle lunghezze da 19 mm a 149 mm tra cui scegliere. Per modelli specifici contattare l'ufficio vendite.

Ottieni un preventivo

PREV：Boccola guida iniezione senza olio MJEGB/MJEGBK NEXT：Pezzo di ricambio standard per boccola guida iniezione senza olio MJGB

introduzione al prodotto
Parametro
descrizione del materiale
Contattaci

caratteristiche del prodotto

1 Può funzionare a lungo in condizioni prive di olio.

2 Più adatto per condizioni di lavoro a bassa velocità e carichi pesanti, con buona resistenza all'usura e attrito estremamente basso.

3 Adatto per situazioni in cui è difficile che si formi un film d'olio, come ad esempio nei sistemi alternativi, rotanti e movimenti intermittenti.

4 Resistente alla corrosione e all'ossidazione.

5 Esente da manutenzione e lunga durata.

Perché scegliere i cuscinetti senza olio

Ridurre i costi di produzione

Non è necessario alcun dispositivo di alimentazione dell'olio, foro di iniezione dell'olio o olio lavorazione della scanalatura, che può ridurre notevolmente i costi di produzione.

Ridurre i costi operativi

Riduce notevolmente l'utilizzo di olio lubrificante, riduce la manutenzione delle apparecchiature, ed evita i pericoli nascosti causati da un'insufficiente fornitura di petrolio, riducendo efficacemente costi operativi.

Riduci i tempi di progettazione

Il design oil-free semplifica la struttura del prodotto e fa risparmiare efficacemente tempo di progettazione. Siamo professionali Fornitori ODM di Boccola di guida MJGBF per il processo di stampaggio ad iniezione di materie plastiche

Favorevole alla protezione dell'ambiente

Non è necessario il riciclaggio degli oli usati, il che è vantaggioso anche per la protezione dell'ambiente.

Campi di applicazione

Alta temperatura

·Fabbrica di acciaio

·Forno fusorio

·Attrezzature per l'asciugatura

·Forno

·Regolatore di calore

Impermeabile

·Porta della diga

·Pompa dell'acqua

·Struttura dell'interruttore del fluido

·Strutture offshore

·Attrezzature per banchine e macchine per il limo

Industria chimica

·Fabbrica chimica

·Attrezzature galvaniche

·Attrezzature per il trattamento delle acque reflue

·Macchine per tintura

·Attrezzature per la raffinazione del petrolio e dei prodotti chimici

Energia

·Energia eolica

·Nuova energia

Nave

·Gru a ponte

·Ancora

·Coperchio del portello

·Braccio del timone

·Macchine di sollevamento e attrezzature per anelli di sollevamento

Produzione automobilistica

·Stampo per stampaggio

·Struttura di saldatura

·Linea di verniciatura e asciugatura

·Nastro trasportatore in metallo

·Macchine utensili

Industria pesante

·Macchine per la produzione di tubi in acciaio

·Pneumatici e cartiere

·Centrale elettrica

·Novità di collegamento delle macchine per iniezione stampi

Edilizia, estrazione mineraria, caricamento

·Miscelatori, trituratori, polverizzatori

·Macchine da cantiere

·Attrezzature minerarie

·Cuscinetti di biella

Ponti e binari di sollevamento

·Appoggi del ponte

·Travi, ponti, ponti sospesi

·Reattori legati all'energia nucleare

·Generatore di vapore

unità: mm

Parte n.	D	l	D	G6	D	m6	D1	T	L1
MJGBF-12×19	12	19	12	0.016 0.006	18	0018 0.007	25	4	19
MJGBF-12×24	''	24	''	''	''	''	''	''	24
MJGBF-12×29	''	29	''	''	''	''	''	''	29
MJGBF-12×34	''	34	''	''	''	''	''	''	34
MJGBF-16×19	16	19	16	''	25	0025 0.009	30	6	19
MJGBF-16×24	''	24	''	''	''	''	''	''	24
MJGBF-16×29	''	29	''	''	''	''	''	''	29
MJGBF-16×34	''	34	''	''	''	''	''	''	30
MJGBF-16×39	''	39	''	''	''	''	''	''	''
MJGBF-16×49	''	49	''	''	''	''	''	''	''
MJGBF-20×24	20	24	20	0.020 0.007	30	''	35	8	24
MJGBF-20×29	''	29	''	''	''	''	''	''	29
MJGBF-20×34	''	34	''	''	''	''	''	''	34
MJGBF-20×39	''	39	''	''	''	''	''	''	39
MJGBF-20×49	''	49	''	''	''	''	''	''	40
MJGBF-20×59	''	59	''	''	''	''	''	''	''
MJGBF-25×24	25	24	25	''	35	0025 0.009	40	''	24
MJGBF-25×29	''	29	''	''	''	''	''	''	29
MJGBF-25×34	''	34	''	''	''	''	''	''	34
MJGBF-25×39	''	39	''	''	''	''	''	''	39
MJGBF-25×49	''	49	''	''	''	''	''	''	49
MJGBF-25×59	''	59	''	''	''	''	''	''	50
MJGBF-25×69	''	69	''	''	''	''	''	''	''
MJGBF-30×29	30	29	30	''	42	''	47	10	29
MJGBF-30×34	''	34	''	''	''	''	''	''	34
MJGBF-30×39	''	39	''	''	''	''	''	''	39
MJGBF-30×49	''	49	''	''	''	''	''	''	49
MJGBF-30×59	''	59	''	''	''	''	''	''	59
MJGBF-30×69	''	69	''	''	''	''	''	''	60
MJGBF-30×79	''	79	''	''	''	''	''	''	''
MJGBF-35×39	35	39	35	0.025 0.009	48	0.025 0.009	54	10	39
MJG8F-35×49	''	49	''	''	''	''	''	''	49
MJGBF-35×59	''	59	''	''	''	''	''	''	S9
MJGBF-35×69	''	69	''	''	''	''	''	''	69
MJGBF-35×79	''	79	''	''	''	''	''	''	70
MJGBF-35×89	''	89	''	''	''	''	''	''	''
MJGBF-35×99	''	99	''	''	''	''	''	''	''
MJGBF-40×39	40	39	40	''	55	0.030 0.011	61	''	39
MJG8F 40×49	''	49	''	''	''	''	''	''	49
MJGBF-40×59	''	59	''	''	''	''	''	''	59
MJG8F-40×69	''	69	''	''	''	''	''	''	69
MJGBF-40×79	''	79	''	''	''	''	''	''	79
MJG8F-40×89	''	89	''	''	''	''	''	''	80
MJGBF-40×99	''	99	''	''	''	''	''	''	''
MJGBF-40×109	''	109	''	''	''	''	''	''	''
MJGBF-50×49	50	49	50	''	70	''	76	12	49
MJGBF-50×59	''	59	''	''	''	''	''	''	S9
MJGBF-50×69	''	69	''	''	''	''	''	''	69
MJGBF-50×79	''	79	''	''	''	''	''	''	79
MJGBF-50×89	''	89	''	''	''	''	''	''	89
MJGBF-50×99	''	99	''	''	''	''	''	''	90
MJGBF-50×109	''	109	''	''	''	''	''	''	''
MJGBF-50×119	''	119	''	''	''	''	''	''	''
MJGBF-60×99	60	99	60	0.029 0.010	80	''	86	15	99
MJGBF-60×109	''	109	''	''	''	''	''	''	109
MJGBF-60×119	''	119	''	''	''	''	''	''	110
MJGBF-60×129	''	129	''	''	''	''	''	''	''
MJGBF-60×149	''	149	''	''	''	''	''	''	''

Composizione e proprietà dei materiali
Materiale	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densità	8.0	8.9	7.8	8.9	8.0
DurezzaHB	>210	>70	>150	>95	>250
Resistenza alla trazione N/mm²	>750	>200	>600	>260	>800
Carico di snervamento N/mm²	>450	>90	>260	>150	>450
Allungamento%	>12	>15	>10	>৪	>800
Coefficiente di dilatazione lineare 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limite temperatura ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Massimo. Carico N/mm²	100	60	50	70	120
Massimo. Velocità (a secco) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressione della deformazione permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*È disponibile una grande richiesta di materiali speciali.

Scambio di materiali di base
Codici materiali	Marchi cinesi GB1176-87	Internazionale ISO 1338	Germania DIN	Giappone JIS	America ASTM(ONU)	Inghilterra Che cavolo	Italia JM	Condizioni applicabili
Bronzo fuso JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Carico elevato, bassa velocità Comunemente utilizzato
JDB-1Bronzo	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Carico medio, bassa velocità Comunemente utilizzato
JDB-2Bronzo	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Carico medio, velocità media, comunemente usato
JDB-3Bronzo	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Carico medio, bassa velocità, comunemente usato
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Utilizzo di carico elevato, bassa velocità, carico elevato

Lubrificante solido
Lubrificante	Caratteristiche	Applicazione tipica
SL1 Aggiunta di grafite	Eccellente resistenza agli agenti chimici attacchi e basso attrito, limite di temperatura 400 ℃	Vestito per macchine generali e sotto atmosfera
SL4 Aggiunta di PTFE	Basso attrito e buona lubrificazione con acqua, limite di temperatura 300 ℃	Nave, turbina idraulica, turbina a gas, ecc.

SUBMIT

Chi siamo

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. precedentemente nota come Jiashan Mingxu Precision Machinery Factory, è stata fondata nel 2011. L'azienda è situata nell'entroterra della zona dimostrativa di sviluppo integrato del delta del fiume Yangtze, con posizione e comodi trasporti. Con oltre dieci anni di esperienza nella produzione e nella ricerca e sviluppo, l'azienda è stata profondamente coinvolta nello sviluppo e nella produzione di cuscinetti lubrificanti solidi, skateboard, guide di scorrimento e dispositivi di scorrimento. Fornitori e società ODM di cuscinetti autolubrificanti intarsiati in grafite con flangia a boccola spalla JFB in Cina. La produzione del prodotto adotta moderne apparecchiature di automazione, implementa rigorosamente lo standard del sistema di gestione della qualità ISO2000 e i processi principali vengono elaborati da macchine CNC ad alta precisione. I prodotti principali dell'azienda coprono una serie di prodotti come cuscinetti autolubrificanti integrati solidi JDB, cuscinetti sinterizzati in acciaio-rame, cuscinetti autolubrificanti SF-1, cuscinetti autolubrificanti perimetrali SF-2 e cuscinetti in rame FB090. Ampiamente utilizzato nell'industria automobilistica, nelle macchine edili, nelle attrezzature metallurgiche, nelle macchine minerarie, nello stampaggio a iniezione, negli stampi, nel tessile, nella stampa e in molti altri settori di produzione di macchinari; Fino ad ora, i prodotti dell'azienda si sono diffusi in tutta la Cina ed esportati in molti paesi stranieri e sono profondamente riconosciuti e amati dai clienti nazionali ed esteri. Mingxu Machinery aderisce al principio del servizio di "servizio di alta qualità orientato alla qualità" e si impegna a fornire ai clienti prodotti e servizi professionali. Fornitura all'ingrosso MXB-JFB Boccola spalla Flangia Cuscinetto autolubrificante intarsiato in grafite. L'azienda continuerà a introdurre talenti, a migliorare il meccanismo di gestione, l'integrità, lo sviluppo, l'innovazione e si impegnerà a costruire un marchio di livello mondiale.

Certificato d'onore

Notizia

L'impatto del contenuto e della distribuzione della grafite sulle prestazioni auto-lubrificanti delle piastre di bronzo grafite
2025-06-06
Le piastre di bronzo di grafite sono ampiamente utilizzate in varie...
PER SAPERNE DI PIÙ
Criteri di applicazione e selezione dei cuscinetti auto-lubrificanti nei macchinari di costruzione
2025-06-05
I macchinari di costruzione opera in ambienti estremi caratt...
PER SAPERNE DI PIÙ
Criteri di applicazione e selezione dei cuscinetti auto-lubrificanti nei macchinari metallurgici
2025-06-04
I macchinari metallurgici operano in condizioni estreme di alta ...
PER SAPERNE DI PIÙ
Quali sono i principali benefici tribologici dei cuscinetti sferici a base di auto-lubrificanti intarsiati a base di bronzo rispetto a quelli lubrificati convenzionali in movimento oscillante o angolare?
2025-05-29
IL Cuscinetto sferico auto-lubrificanti intarsiati a base di br...
PER SAPERNE DI PIÙ

La conoscenza del prodotto

Per gli stampi multi-cavità, come funziona il Boccola di guida per il processo di stampaggio ad iniezione di materie plastiche lavorare in coordinamento per garantire che ogni cavità sia riempita in modo uniforme?

Negli stampi a spazi multipli, la boccola manuale svolge una funzione fondamentale nel processo di stampaggio a iniezione di materie plastiche per garantire che ogni spazio cavo venga riempito in modo frivolo. Ecco come funziona:

Progettazione e sito: il progettista dello stampo determina l'ampia varietà e la posizione delle cavità nello stampo, considerando fattori come la progettazione del componente, le dimensioni della muffa e le competenze della macchina. Le boccole di guida vengono poi posizionate nella base dello stampo, allineate con ogni singola cavità.

Sistema di materozza e canale: lo stampo è costituito da un dispositivo di materozza e canale che alimenta la plastica fusa dall'unità di iniezione a ciascuna cavità. Il canale di colata collega l'ugello di iniezione ai canali vuoti, che conducono a ciascun ingresso all'interno della muffa.

Allineamento e canalizzazione: le boccole manuali funzionano con meccanismi di allineamento per lo stampo e assicurano che il dispositivo di colata e di guida sia adeguatamente allineato con ogni spazio cavo. Offrono guida e supporto per il canale di colata e i canali, arrestando il disallineamento o il movimento per tutta la durata della tecnica di iniezione.

Bilanciamento del flusso: per garantire che ogni spazio cavo sia riempito in modo uniforme, le boccole manuali svolgono un ruolo nel convogliare il galleggiante di plastica fusa dalla macchina di scorrimento a ogni cancello. Le dimensioni e la posizione delle boccole manuali influiscono sul percorso di scorrimento e sulla stabilità durante l'avanzamento delle velocità di flusso tra le cavità. Controllando l'aletta, le boccole manuali aiutano a ridurre le versioni nei tempi di riempimento e nelle pressioni, garantendo un componente coerente e ottimale in tutte le cavità.

Raffreddamento: insieme al bilanciamento del flusso, le boccole di guida contribuiscono alla gestione termica impartendo canali di raffreddamento. Questi canali aiutano a preservare la temperatura regolare all'interno dello stampo e a evitare punti caldi o freddi che potrebbero compromettere il riempimento e la solidificazione di ogni cavità.

La loro corretta disposizione, posizionamento e utilizzo garantiscono che ogni cavità venga riempita leggermente durante il processo di stampaggio a iniezione di materie plastiche, ottenendo parti di alta qualità con dimensioni e sedi regolari.
