Caratteristiche e vantaggi delle prestazioni delle boccole di rame di grafite flancate

I. Caratteristiche strutturali e di design

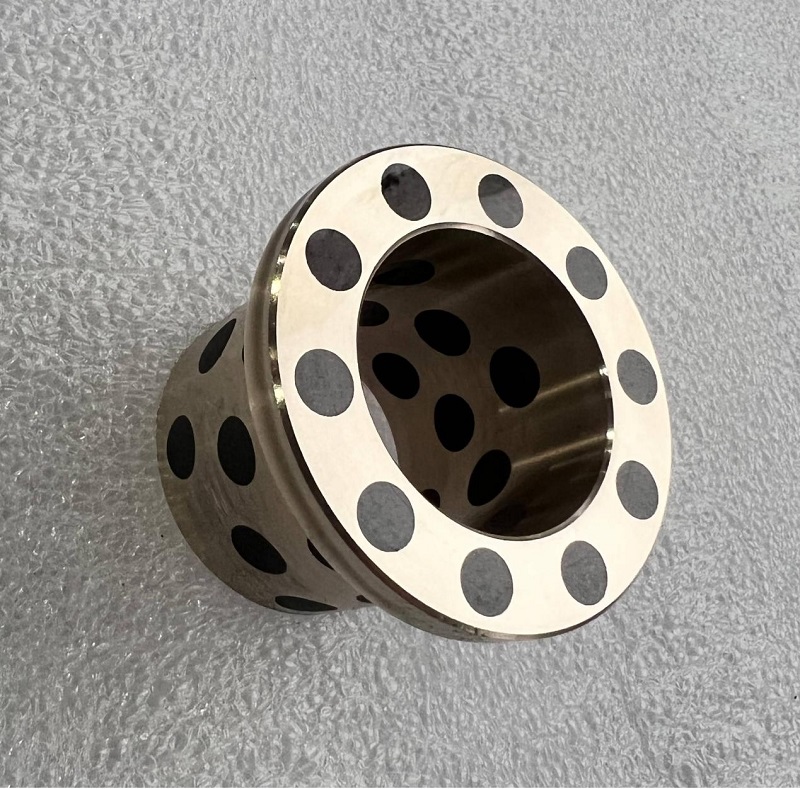

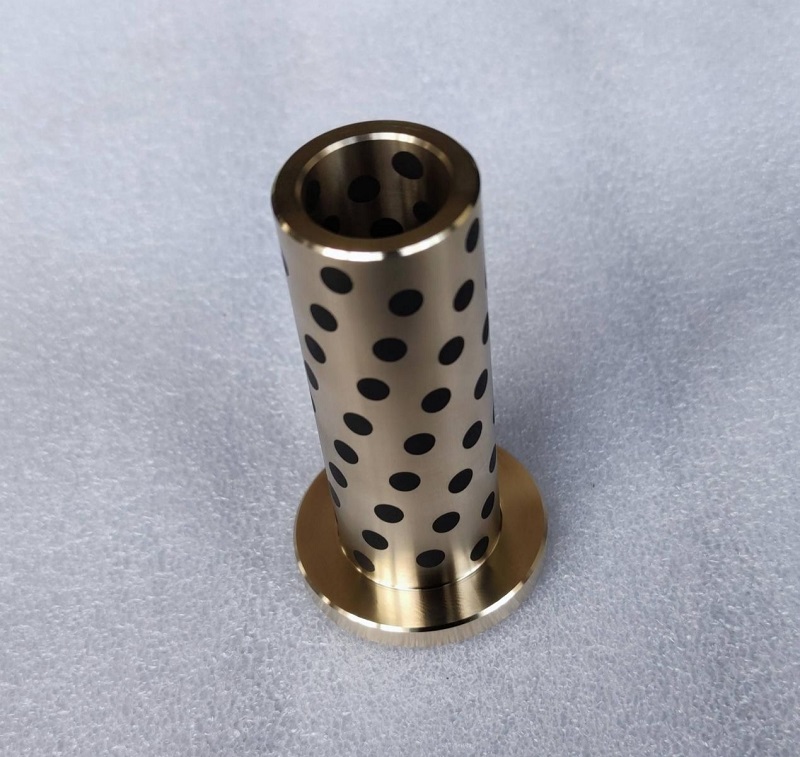

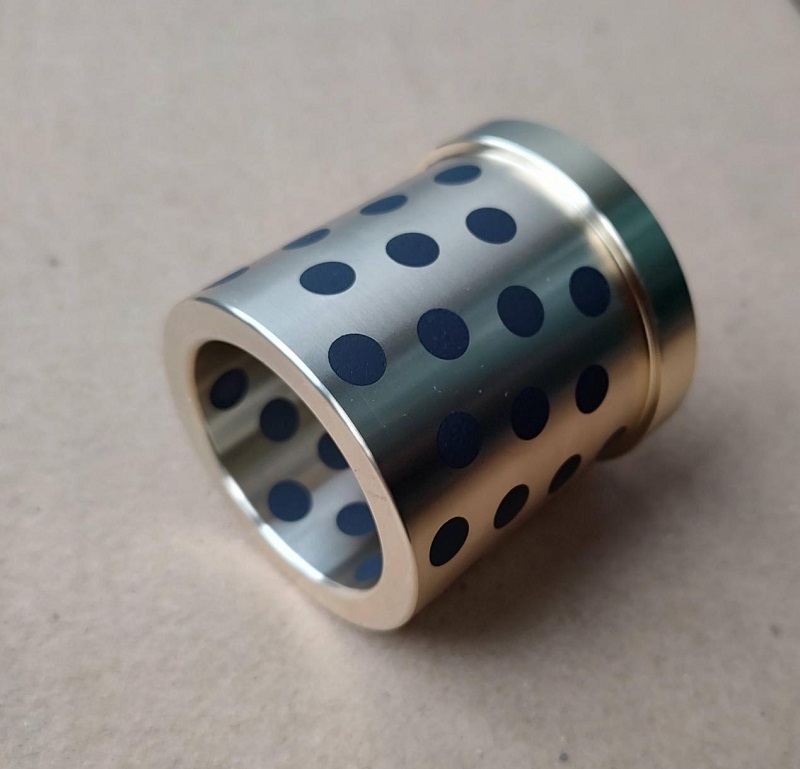

Design flangiato (stop-coller)

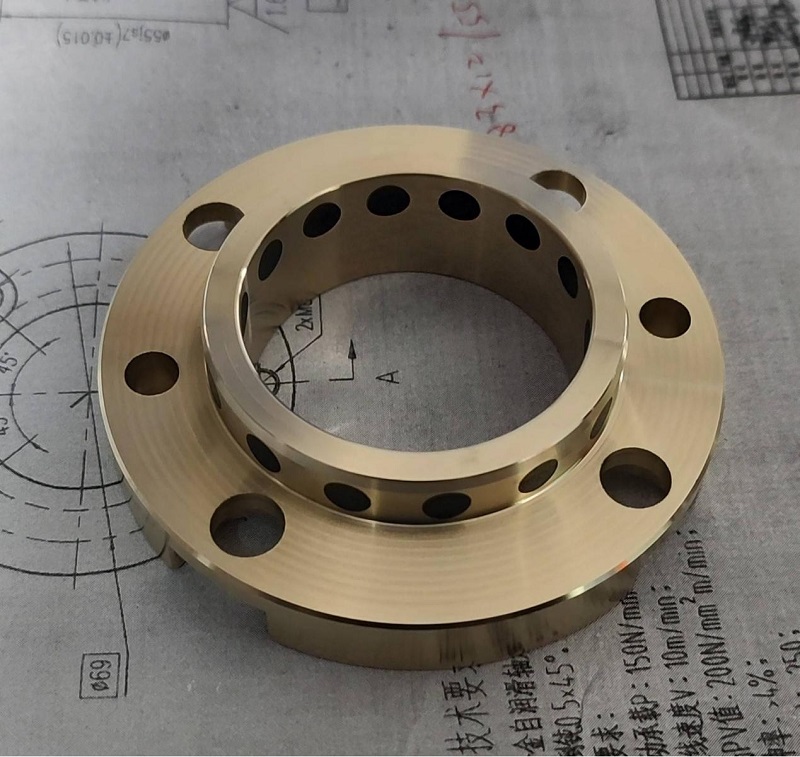

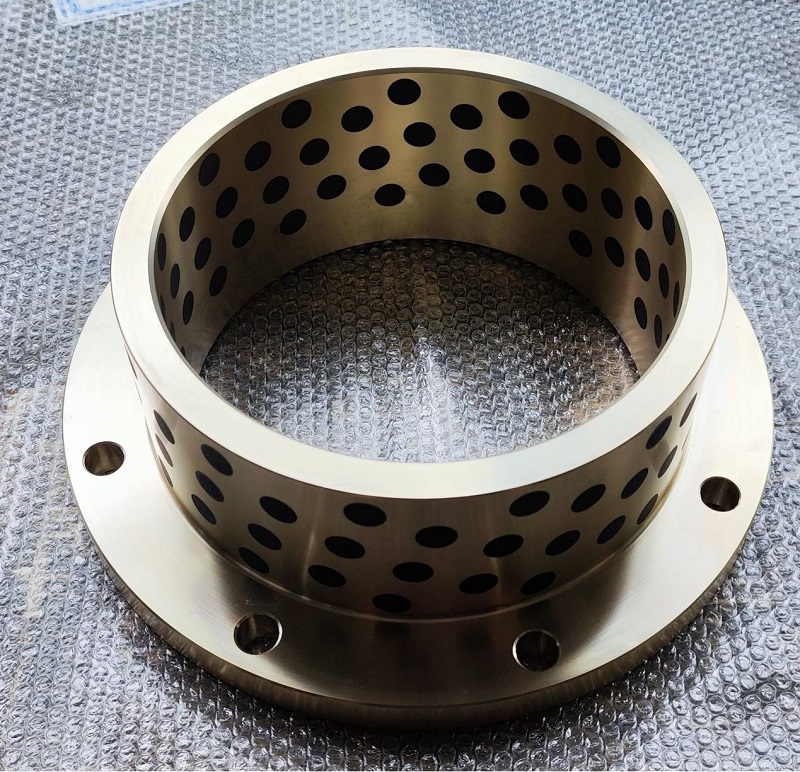

• Le boccole di rame flangiate sono dotate di una struttura della flangia all'estremità, che limita il movimento assiale della boccola, impedisce lo spostamento durante il funzionamento e migliora la stabilità del montaggio. Alcuni prodotti supportano anche l'aggiunta di fori di posizionamento sulla flangia per garantire un posizionamento preciso.
• Sono adatti per applicazioni che richiedono una resistenza di carico assiale o frequenti cicli di stop start, come meccanismi di iniezione di viti per la macchina per lo stampaggio a iniezione e i binari di guida delle attrezzature metallurgiche.

Meccanismo di auto-lubrificazione

• Il materiale di base è in ottone ad alta resistenza (ad es. Zcuzn25al6, Cuzn24al6 o cuzn25al6fe3mn3), incorporato con lubrificanti solidi di grafite o molibdeno (MOS₂) (contabili per il 20% -30% della superficie di fring).
• Durante l'attrito, il lubrificante si trasferisce alla superficie dell'albero al riscaldamento, formando un film di lubrificazione solida che riduce il contatto in metallo diretto. L'elevata conduttività termica della base in ottone (circa 109 W/m · K) aiuta nella dissipazione del calore, mantenendo l'efficacia della lubrificazione.

Ii. Parametri di materiale e prestazioni

Materiale di base

• Ottone ad alta resistenza: contiene 60-66% di rame, con elementi di rafforzamento aggiunti come alluminio, ferro e manganese. Ha una durezza di HB210-290, una capacità di carico dinamica finale di 100-110 N/mm² e raddoppiare la resistenza all'usura rispetto alle normali boccole di rame.
• Alcuni prodotti adottano una struttura composita (ad esempio, la superficie arrotolata con una miscela di PTFE e piombo) per migliorare l'auto-lubrificazione.

Parametri delle prestazioni chiave

• Coefficiente di attrito: <0,16 (attrito secco).
• Temperatura di funzionamento: fino a 300 ° C senza olio, estendibile a 320 ° C con lubrificazione regolare.
• Velocità di scorrimento: 0,4 m/s per attrito secco, 5 m/s con lubrificazione dell'olio.
• Valore PV definitivo: 3,8 N/mm² · m/s.

Iii. Vantaggi delle prestazioni

Elevata capacità di carico e resistenza all'usura

• Una capacità di carico dinamica definitiva di 100-110 N/mm² li rende adatti a scenari a bassa velocità e carico pesante (ad es. Macchinari da mining, attrezzatura per lamina).
• Indossare la vita è il doppio di quella delle tradizionali boccole di bronzo di stagno.

Senza manutenzione e rispettosa dell'ambiente

• Non è necessaria alcuna fornitura di olio esterna, evitando la contaminazione dell'olio e rendendoli adatti per ambienti puliti come macchinari alimentari e attrezzature mediche.

Resistenza alla corrosione e adattabilità della gamma di temperature ampia

• Stabile contro l'acqua e i mezzi di base acida deboli, adatti per l'uso a lungo termine in ambienti umidi o chimicamente corrosivi.
• Restringe le temperature da -40 ° C a 300 ° C, adattandosi a condizioni estreme come lo stampaggio ad iniezione ad alta temperatura e la fusione continua metallurgica.

IV. Scenari di applicazione tipici

• Attrezzatura metallurgica: dispositivi di guida per macchine a fusione continua, cuscinetti a rulli per attrezzature per lamina.
• Macchinari pesanti: componenti di trasmissione per macchinari minerari, cuscinetti per i sistemi di propulsione delle navi.
• Attrezzatura industriale: boccole per iniezione di viti di stampaggio ad iniezione, boccole di guida per linee di produzione automatizzate.
• Ambienti speciali: componenti di trasmissione per forni ad alta temperatura, attrezzature subacquee (ad es. Alberi dell'elica di nave).

V. Consigli di assemblaggio e utilizzo

Selezione del materiale dell'albero

• I materiali dell'albero raccomandato sono acciaio inossidabile o acciaio cromato, con una durezza superiore a quella della boccola di rame (suggerimento durezza dell'albero ≥Hrc45).

Metodi di assemblaggio

• Pre-lubrificazione: applicare olio lubrificante sulla superficie di attrito prima del montaggio per accorciare il periodo di corsa.
• Assemblaggio a bassa temperatura: utilizzare preferibilmente il metodo di restringimento del congelamento (trattamento azoto liquido -196 ° C) per evitare la deformazione causata da martellare.

Considerazioni di manutenzione

• Non è necessario rimuovere il film lubrificante di grafite nero formato sulla superficie; L'uso normale è sufficiente.
• Ispezionare regolarmente la clearance di adattamento in ambienti corrosivi per prevenire un'usura anormale causata dall'intrusione di oggetti estranei.

Vi. Informazioni sul mercato e sul prodotto

• Principali produttori : Cuscinetto mingxu: [email protected] , offrendo servizi di personalizzazione (ad es. Dimensioni, elaborazione del foro di posizionamento).
• Fascia di prezzo : Varia in base alla quantità di dimensioni e batch, senza quantità minima dell'ordine, ma sono disponibili prezzi migliori per gli ordini di massa.
