Differenze di applicazione e criteri di selezione per flange quadrate, flange circolari e flange tagliate

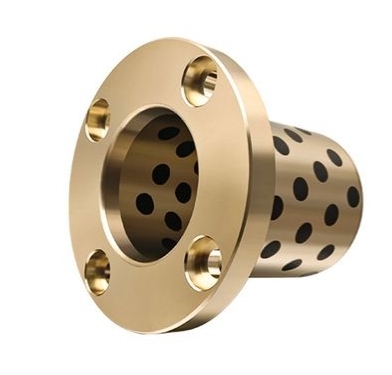

Come componenti critici per il collegamento di condutture e attrezzature, Flangia della boccola a spalla Grafite intarsiata cuscinetti auto-lubrificanti Impatto diretto per le prestazioni di tenuta, l'efficienza portante e l'idoneità dell'applicazione. Flange quadrate, flangia circolari e flange tagliate (flange a forma irregolare) svolgono ruoli industriali distinti a causa delle loro differenze geometriche. Negli ultimi anni, poiché le richieste di progettazione modulare e vincoli di spazio si sono intensificati, una corretta selezione della flangia è diventata fondamentale nel ridurre i costi di installazione e l'estensione della durata della durata del sistema.

Differenze chiave e applicazioni tipiche di tre tipi di flangia

Flange quadrate

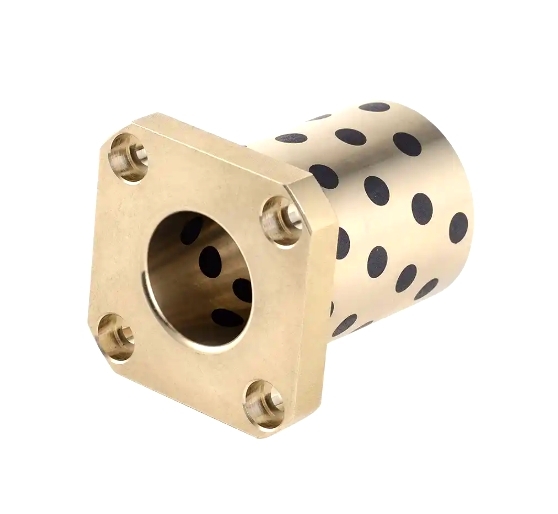

Caratteristiche strutturali: rettangolare con quattro bordi ad angolo retto o arrotondato; fori bulloni distribuiti simmetricamente su tutti e quattro i lati.
Vantaggi fondamentali:

l Elevata rigidità e resistenza alla deformazione: le strutture quadrate presentano un modulo di sezione più alto del 15% -20% contro la flessione rispetto alle flange circolari della stessa dimensione (dati comparativi ASME B16.5), rendendole ideali per scenari a carico pesante o a vibrazione.

l Forte adattabilità spaziale: i bordi ad angolo retto facilitano l'integrazione senza soluzione di continuità con gli involucri di apparecchiature o le strutture del telaio, minimizzando la lavorazione non standard.

Applicazioni tipiche:

l Condotte idrauliche nei macchinari di costruzione (ad es. Blocchi di valvole a più vie negli scavatori).

l Sigillatura di ingresso/uscita per apparecchiature di distribuzione dell'alimentazione in stile mobile (valutazione di protezione IP67).

l Interfacce di saldatura modulare per segmenti di costruzione navale (case study di costruzione navale Hudong-Zhonghua).

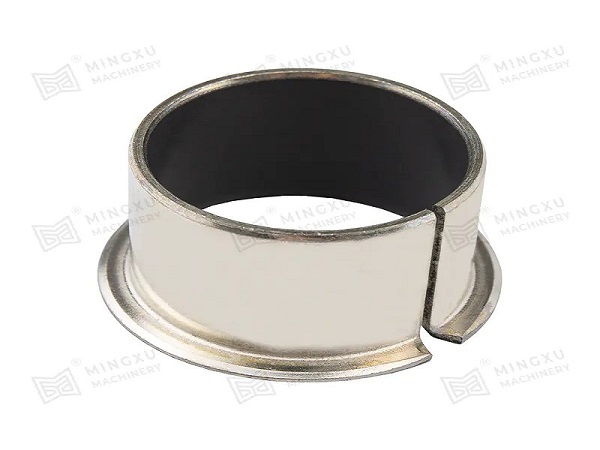

Flange circolari
Caratteristiche strutturali: ad anello standard con fori di bulloni distribuiti uniformemente attorno alla circonferenza, conformi agli standard tradizionali come ASME, Din e GB.
Vantaggi fondamentali:

l Distribuzione uniforme delle sollecitazioni e prestazioni di tenuta: la simmetria circolare garantisce una pari distribuzione di sollecitazione sotto pressione, migliorando la coerenza della compressibilità della guarnizione della guarnizione del 30% (dati sperimentali del vaso a pressione 2021).

l Elevata standardizzazione: oltre l'80% delle condutture industriali adotta flange circolari, offrendo una forte intercambiabilità di ricambio.

Applicazioni tipiche:

l Pipeline ad alta pressione nelle industrie petrolchimiche (valutazioni PN40 e superiori).

l Collegamenti della flangia per torri di turbine eoliche (grandi diametri superiori a DN2000).

l Pulizia condotte nella produzione biofarmaceutica (guarnizioni EPDM in acciaio inossidabile 316L).

Flange tagliate

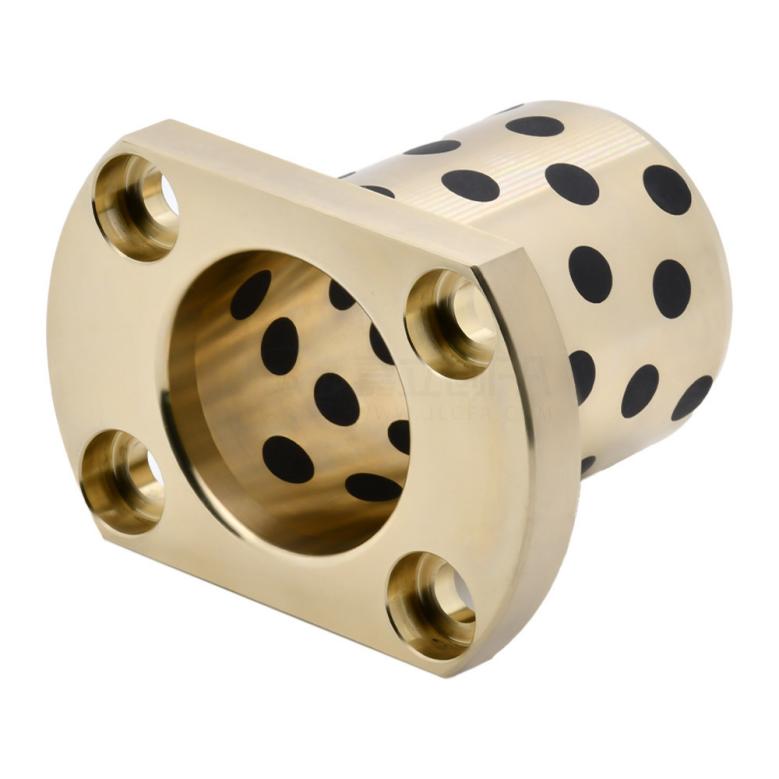

Caratteristiche strutturali: flange circolari con bordi asimmetrici tagliati o timbrati localmente, comunemente con design appiattiti a singolo lato lato lato lato lato.
Vantaggi fondamentali:

l Ottimizzazione del risparmio spaziale: le sezioni tagliate evitano l'interferenza con componenti adiacenti, riducendo le autorizzazioni di installazione entro 5 mm (ad esempio, tubi di scarico automobilistici che bypassano i turbo).

l Riduzione del materiale leggero: risparmio di peso del 10% -25% dopo il taglio, adatto alle attrezzature mobili (ad esempio condotte del carburante nei droni).

Applicazioni tipiche:

l Pipeline compatte nei compartimenti del motore automobilistico (ad es. Motori EA888 Volkswagen MQB Platform.

l Layout asimmetrici nei sistemi idraulici dell'aviazione (ad esempio tubazioni di fusoliera Airbus A350).

l Collegamenti interni per camere dell'attrezzatura a semiconduttore (tagliate per evitare armi robot di gestione dei wafer).

Logica di selezione (basata sugli standard ISO 5211 e GB/T 9119)

Passaggio 1: priorità alle condizioni operative

Tipi di carico:

l Scenari di vibrazione/impatto → optare per flange quadrate (rigidità di flessione elevata).

l Requisiti di pressione uniforme/elevata tenuta → flange circolari (superfici di tenuta standardizzate).

l Vincoli di spazio/esigenze leggere → flange tagliate (evitamento di spazio personalizzato).

Caratteristiche medie:

l Fluidi corrosivi → flange circolari (processi di rivestimento/placcatura maturi).

l Gas ad alta temperatura → flange quadrate (compensazione di espansione termica del bullone superiore).

Passaggio 2: corrispondere alle condizioni di installazione

Morfologia dell'oggetto connesso:

l Contenitori/cornici quadrati → quadrato Cuscinetto-lubrificante flange (pezzi di transizione ridotti).

l Pipeline circolari/apparecchiature rotanti → flange circolari (alta coassialità).

l Camere di attrezzatura irregolare → flange tagliate (raccordo localizzato).

Frequenza di manutenzione:

l Smontaggio ad alta frequenza → flange circolari (compatibilità standard degli strumenti).

l Incapsulamento una tantum → Flange tagliate (utilizzo dello spazio prioritario).

Passaggio 3: valutare i costi e la catena di approvvigionamento

l Produzione di massa: flange circolari (inventario standardizzato, tempo di consegna degli appalti ≤3 giorni).

l Personalizzazione dei piccoli batch: flange quadrate/tagliate (lavorazione a CNC, tempo di consegna 7-15 giorni).

l Ambienti estremi: flange circolari di acque profonde/aerospaziale (processi di forgiatura in lega di titanio maturi).

Confronto dei dati dell'applicazione del settore (2020-2024)

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , Un produttore professionista di cuscinetti scorrevoli, può progettare flange in varie forme su misura per le condizioni operative, salvaguardando le esigenze di produzione. Per richieste di prodotti personalizzati, contattaci a [email protected] .
